三片式卡箍球閥 | Q81F

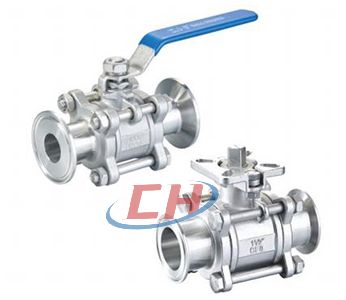

三片式卡箍球閥圖片

三片式卡箍球閥 產品說明
三片式卡箍球閥是由三段閥體,中間配用螺栓鎖定而成。閥球轉動90度,就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質,閥座采用彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便,能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構,實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

三片式卡箍球閥 材質參數
序號No零件PARTS 序號No零件PARTS 材料MATERIAL
1 閥蓋BONNET CF8 CF8M CF3M
2 墊片GASKET PTFE
3 閥座SEAT PTFE
4 球體BALL CF8 CF8M CF3M
5 閥體BODY CF8 CF8M CF3M
6 螺栓BOLT 304
7 彈簧墊圈SPRINGWASHER 304
8 螺母NUT 304
9 閥桿STEM 304 316 316L
10 閥桿墊圈STEMWASHER PTFE+25%GF
11 O形圈ORING FPM
12 填料PACKING PTFE
13 耐磨墊圈WEARWASHER PTFE+25%GF
14 填料蓋GLAND 304
15 碟形彈簧DISCSPRING 304
16 螺母NUT 304
17 CROWN WASHER 304
18 墊圈WASHER 304
19 手柄HANDLE 304+PVC
20 六角螺栓HEXSOCKETBOLT 304
21 螺母NUT 304

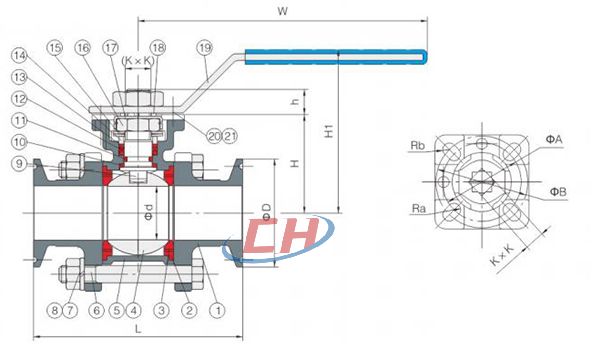

三片式卡箍球閥 結構尺寸圖

三片式卡箍球閥結構圖

三片式卡箍球閥 連接尺寸
尺寸SIZE d D L H h K×K A B Ra Rb W H1
1/2” DN15 15 50.5 97 38 6 6×6 36 42 3.0 3.0 125 72
3/4” DN20 20 50.5 108 42 9 9×9 36 42 3.0 3.0 125 76
1” DN25 25 50.5 114 48 9 6×6 36 42 3.0 3.0 125 82
1-1/4” DN32 32 50.5 126 61 9 9×9 42 50 3.0 35 140 95
1-1/2” DN40 38 50.5 142 79 14 14×14 50 70 3.5 4.5 180 115
2” DN50 49 64 157 88 14 14×14 70 102 4.5 55 180 124
2-1/2” DN65 65 77.5 178 108 17 17×17 70 102 4.5 5.5 260 148
3” DN80 80 91 202 130 17 17×17 70 102 4.5 55 260 170
