縮徑保溫球閥 | SBQ41F

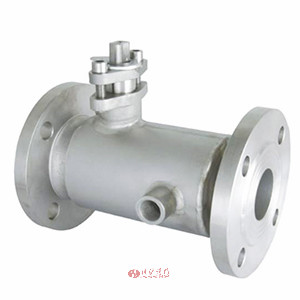

縮徑保溫球閥 產品說明
縮徑保溫球閥又稱縮徑保溫球閥,是為滿足客戶特殊工況在一體式保溫球閥基礎上開發新型保溫閥,該閥具有保溫、保冷特性。廣泛應用于石油、化工、冶金、制藥、食品等各類系統中,以輸送還常溫下會凝固的高粘度介質。縮徑保溫球閥由于采用了蒸氣夾套保溫,故即使外界溫度降到零度以下,該閥仍操作靈活保證輸油管道能斷開,其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
縮徑保溫球閥 技術參數
設計標準 | ASME B 16.34 GB/T 12224 |
結構長度 | ASME B 16.10 GB/T 12221 |
連接法蘭 | ASME B 16.34 JB/T 79 |
驅動方式 | 手動、電動、氣動 |
試驗和檢驗 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |
縮徑保溫球閥 零件參數
號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 夾套 | 25 | A105 | 5 | 球體 | ||
2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
3 | 閥體 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB |

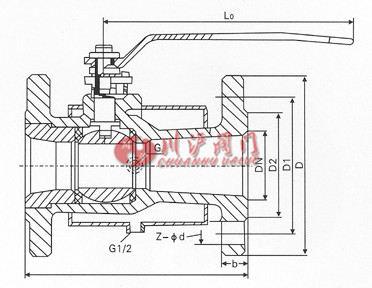

縮徑保溫球閥 結構尺寸圖
縮徑保溫球閥 連接尺寸
公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
