對夾球閥 | Q71F

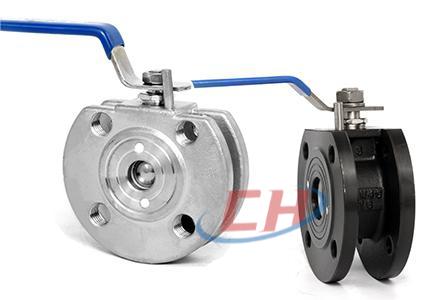

對夾球閥圖片

對夾球閥 產品說明
Q71F是一種轉角90°的旋轉類球閥,是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

對夾球閥 材質參數
序號 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼SS304 不銹鋼SS304
7 手柄 不銹鋼SS304 不銹鋼SS304
8 閥桿螺母 不銹鋼SS304 不銹鋼SS304
9 填料壓套 不銹鋼SS304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

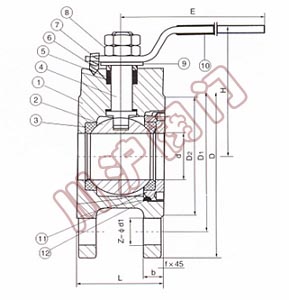

對夾球閥 結構尺寸圖

對夾球閥結構圖

對夾球閥 連接尺寸
尺寸 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3

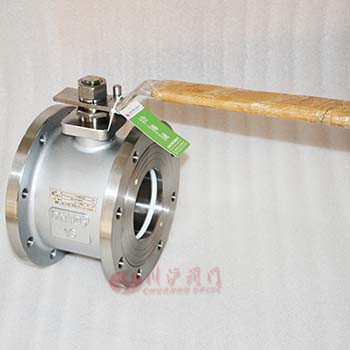

對夾球閥圖片

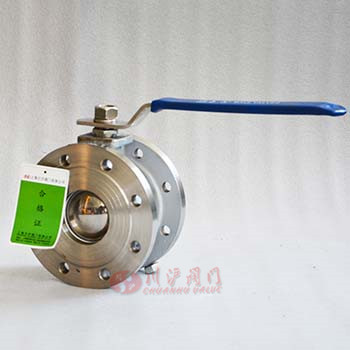

對夾球閥圖片 對夾球閥圖片
