三片式焊接球閥 | Q61F
三片式焊接球閥 產品說明
三片式焊接球閥Q61F三片式承插焊手動球閥引進德國托普TOP技術生產1.公稱壓力:1.6-6.4MPa
2.適用溫度范圍:-20~232℃高溫型350℃
3.適用介質:水、油、氣及某些腐蝕性液體(W.O.G)。
4.對焊標準(SW):GB12224·ANSI B16·25
三片式焊接球閥廣泛用于城建、化工、冶金、石油、制藥、食品、飲料、環保等。
三片式焊接球閥 材質參數
序號 | 零件名稱 | 材質 | |
---|---|---|---|
不銹鋼 | 碳鋼 | ||
1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
5 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
6 | 螺母 | 不銹鋼SS304 | FCD45 |
7 | 墊圈 | 不銹鋼SS304 | FCD45 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
10 | 閥桿螺母 | 不銹鋼SS304 | B7 |
11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
12 | 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
16 | 螺栓 | 不銹鋼SS304 | B8 |

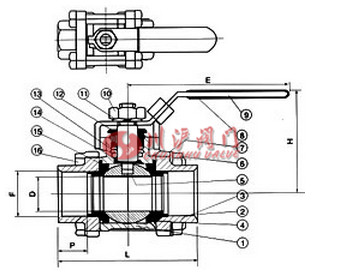

三片式焊接球閥 結構尺寸圖
三片式焊接球閥 連接尺寸
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
---|---|---|---|---|---|---|---|---|---|---|---|
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
F | 14.1 | 17.6 | 21.8 | 27.5 | 34.7 | 43.0 | 49.0 | 61.5 | 77.0 | 90.0 | 115.2 |
P | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |

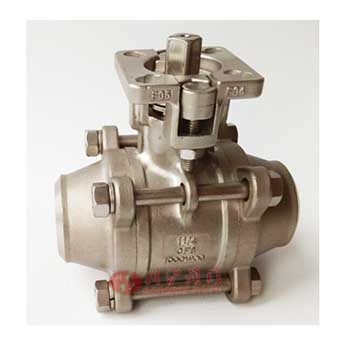

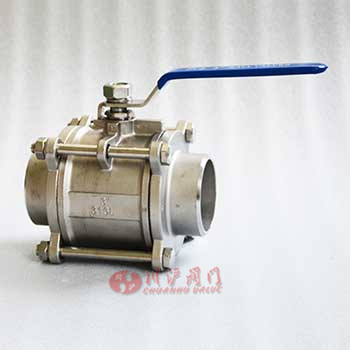

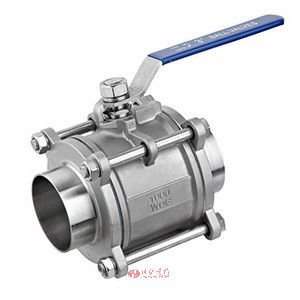

三片式焊接球閥圖片
