三片式法蘭球閥 | Q41F

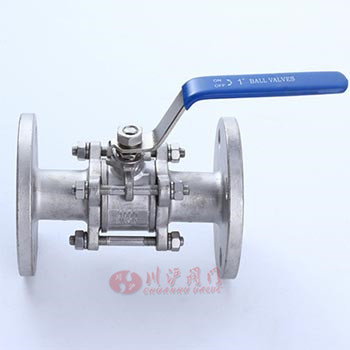

三片式法蘭球閥圖片

三片式法蘭球閥 產品說明
三片式法蘭球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。驅動方式:手動、電動、氣動?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作
三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

三片式法蘭球閥 材質參數
序號No. 零件名稱PARTS 材質MATERIAL
1 閥蓋BONNET WCB CF8 CF8M
2 墊片GASKET PTFE
3 閥座SEAT PTFE
4 球體BALL CF8 CF8 CF8M
5 閥體BODY WCB CF8 CF8M
6 螺柱BOLT 304
7 彈墊SPRINGWASHER 304
8 螺母NUT 304
9 閥桿STEM 304 304 316
10 閥桿墊圈STEMWASHER PTFE
11 填料PACKING PTFE
12 壓蓋GLAND 304
13 手柄HANDLE 304+PVC
14 彈墊SPRINGWASHER 304
15 螺母NUT 304

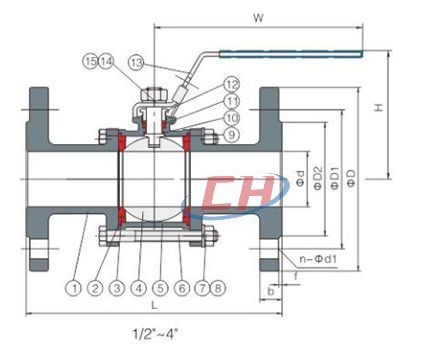

三片式法蘭球閥 結構尺寸圖

三片式法蘭球閥結構圖

三片式法蘭球閥 連接尺寸
尺寸 L d D2 D1 D b f n-d1 H W
Nominal Diameter
15 1/2” 130 15 45 65 95 14 2 4-14 86 120
20 3/4” 150 20 55 75 105 14 2 4-14 92 130
25 1” 160 25 65 85 115 14 2 4-14 98 160
32 1-1/4” 180 32 78 100 135 16 2 4-18 116 180
40 1-1/2” 200 40 85 110 145 16 3 4-18 120 200
50 2” 230 50 100 125 160 16 3 4-18 127 240
65 2-1/2” 290 65 120 145 180 18 3 4-18 138 260
80 3” 310 80 135 160 195 20 3 8-18 150 300
100 4” 350 100 155 180 215 20 3 8-18 168 350
125 5” 400 125 185 210 250 22 3 8-18 220 650
150 6” 480 150 210 240 285 22 3 8-22 245 800

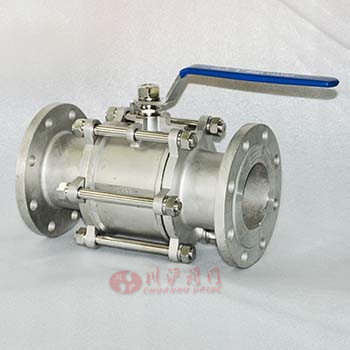

三片式法蘭球閥圖片

三片式法蘭球閥圖片 三片式法蘭球閥圖片
