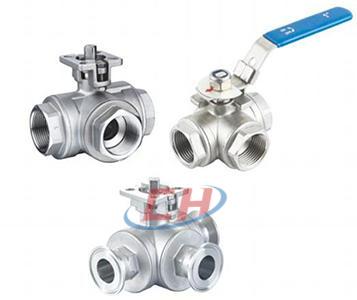

內螺紋三通球閥 | Q14F/Q15F
內螺紋三通球閥 產品說明
Q14F/Q15F內螺紋三通球閥是一種旋轉類切斷、開關閥門,具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。兩閥座密封內螺紋三通球閥具有結構緊湊、外型美觀、密封性能好,它能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
內螺紋三通球閥 材質參數
序號No | 零件PARTS | 材料MATERIAL | ||
---|---|---|---|---|
1 | 閥蓋BONNET | WCB | CF8 | CF8M |
2 | 墊片GASKET | PTFE | ||
3 | 閥座SEAT | PTFE | ||
4 | 球體BALL | CF8 | CF8 | CF8M |
5 | 閥體BODY | WCB | CF8 | CF8M |
6 | 閥桿STEM | 304 | 304 | 316 |
7 | 閥桿墊圈STEMWASHER | PTFE+25%GF | ||
8 | O形圈ORING | FPM | ||
9 | 填料PACKING | PTFE | ||
10 | 耐磨墊圈WEARWASHER | PTFE+25%GF | ||
11 | 填料蓋GLAND | 304 | ||
12 | 碟形彈簧DISCSPRING | 304 | ||
13 | 螺母NUT | 304 | ||
14 | CROWNWASHER | 304 | ||
15 | 墊圈WASHER | 304 | ||
16 | 手柄HANDLE | 304+PVC | ||
17 | 六角螺栓HEXSOCKETBOLT | 304 | ||
18 | 螺母NUT | 304 |

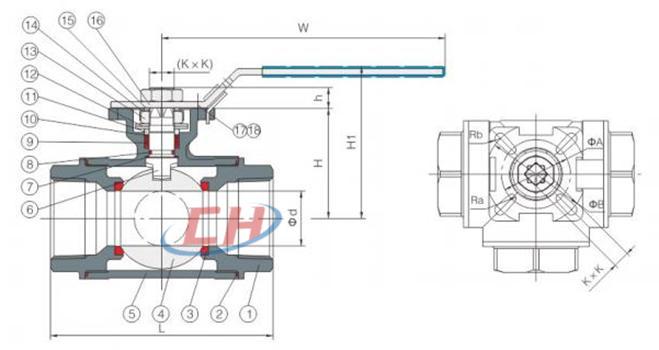

內螺紋三通球閥 結構尺寸圖
內螺紋三通球閥 連接尺寸
手動三通L型球閥
尺寸SIZE | d | L | H | h | K×K | A | B | Ra | Rb | W | H1 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1/4” | DN6 | 10 | 69 | t8 | 9 | 6×6 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
3/8” | DN10 | 10 | 69 | 34 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
1/2” | DN15 | 10 | 71 | 4 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 62 |
3/4” | DN20 | 15 | 79 | 42 | 9 | 9×9 | 36 | 42 | 3.0 | 3.0 | 125 | 70 |
1” | DN25 | 18 | 86 | 52 | 9 | 6×6 | 42 | 50 | 3.0 | 35 | 140 | 82 |
1-1/4 | DN32 | 25 | 110 | 58 | 11 | 11×11 | 42 | 50 | 3.0 | 35 | 140 | 88 |
1-1/2” | DN40 | 32 | 129 | 67 | 14 | 14×14 | 50 | 70 | 35 | 4.5 | 180 | 97 |
2” | DN50 | 40 | 143 | 78 | 14 | 14×14 | 50 | 70 | 3.5 | 4.5 | 180 | 108 |
2-1/2” | DN65 | 50 | 167 | 97 | 17 | 17×17 | 70 | 102 | 4.5 | 55 | 260 | 133 |
3” | DN80 | 65 | 237 | 112 | 17 | 17×17 | 70 | 102 | 4.5 | 5.5 | 260 | 148 |
