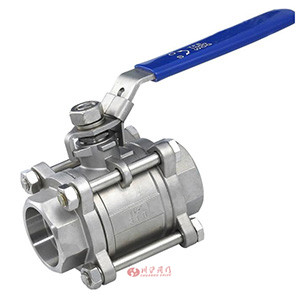

直通內螺紋球閥 | Q11F
直通內螺紋球閥 產品說明
Q11F內螺紋球閥及對焊連接球閥分為整體式(一片式球閥)、兩片式球閥及三片式球閥。內螺紋球閥閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。內螺紋球閥閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式球閥、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。內螺紋球閥可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。。
直通內螺紋球閥 材質參數
NO. | Parts Name | Material |
---|---|---|
1 | 閥蓋End?cap | CF8/CF8M |
2 | 密封墊Gasket | PTFE |
3 | 閥座Seat | PTFE/RPTFE |
4 | 球體Ball | SS304/G316 |
5 | 閥體Body | CF8/CF8M |
6 | 螺栓Bolt | CF8/CF8M |
7 | 止推墊Stem?gasket | PTFE |
8 | 螺母Nut | CF8/CF8M |
9 | 彈墊Spring?washer | CF8/CF8M |
10 | 閥桿Stem | SS304/S8316 |
11 | 填料Packing | PTFE |
12 | 填料壓蓋Packing?Gland | SS304 |
13 | 手柄Handle | SS304 |
14 | 彈墊Spring?Washer | S8304 |
15 | 螺母Nut | ASTM?A194?B8 |

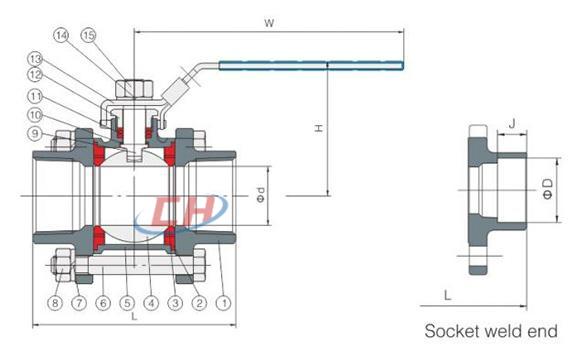

直通內螺紋球閥 結構尺寸圖
直通內螺紋球閥 連接尺寸
SIZE(lnch) | DN | L | d | H | W | 螺絲長度C |
---|---|---|---|---|---|---|
1/4" | 10.5 | 62 | 14.3 | 45 | 91 | 11 |
3/8" | 10.5 | 63 | 13 | 45 | 91 | 11 |
1/2" | 15 | 63 | 15 | 52 | 106 | 14.5 |
3/4" | 20 | 71 | 21 | 64 | 110 | 17.5 |
1" | 25 | 82 | 26.5 | 65 | 127 | 19.5 |
1-1/4" | 32 | 95 | 35 | 74 | 148 | 19.5 |
1-1/2" | 38 | 103 | 41 | 82 | 165 | 21 |
2" | 48 | 125 | 52 | 98 | 174 | 25 |
2-1/2" | 64 | 160 | 66 | 125 | 240 | 29 |
3" | 75 | 192 | 80.5 | 136 | 240 | 29.5 |
4" | 98 | 248 | 104.6 | 165 | 300 | 33 |
