當前位置:首頁 > 產品中心 > 球閥球閥
一片式內螺紋球閥 | Q11F

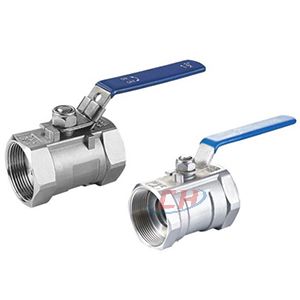

一片式內螺紋球閥圖片

一片式內螺紋球閥 產品說明
一片式內螺紋球閥Q11F閥體采用1000WOG閥體,螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等,閥座采用PTFE密封,可以在一定腐蝕和溫度工作條件下工作,密封性能優秀,基本實現零泄漏。公稱通徑覆蓋DN6到DN100,廣泛應用水、氣體、溶液、油品等場合使用。

一片式內螺紋球閥 材質參數
序號No, 零件PARTS 材料MATERIAL
1 閥體BODY WCB CF8 CF8M
閥座SEAT PTFE
3 球體BALL CF8 CF8 CF8M
4 墊片GASKET PTFE
5 閥蓋BONNET WCB CF8 CFSM
9 閥桿STEM 304 304 316
7 閥桿墊圈STEMWASHER PTFE
8 填料PACKING PTFE
9 墊圈WASHER 304
10 手柄HANDLE 304+PVC
11 彈簧墊圈SPRINGWASHER11 304
12 螺母NUT 304

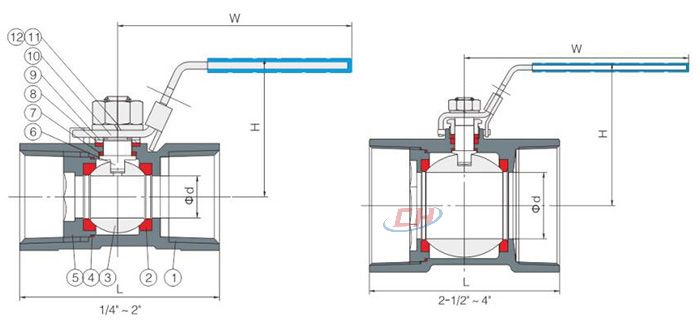

一片式內螺紋球閥 結構尺寸圖

一片式內螺紋球閥結構圖

一片式內螺紋球閥 連接尺寸
尺寸SIZE d L H W
1/4” DN6 5 40.5 36 80
3/8” DN10 7 43.5 38 80
1/2” DN15 9 56 42 92
3/4” DN20 12 60 46 97
1” DN25 15 72 54 124
1-1/4” DN32 20 77 57 124
1-1/2” DN40 25 84 62 150
2” DN50 32 98 69 150
2-1/2” DN65 38 112 85 190
3” DN80 49 132 96 220
4” DN100 65 185 122 250
