高平臺不銹鋼對夾球閥 | Q71F

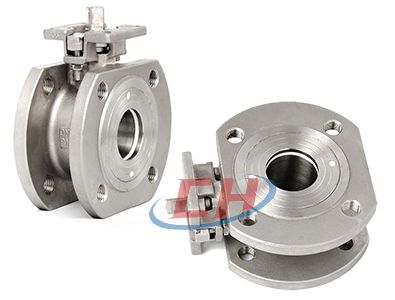

高平臺不銹鋼對夾球閥圖片

高平臺不銹鋼對夾球閥 產品說明
高平臺不銹鋼對夾球閥Q71F是閥體帶安裝平臺的一種球閥，方便和手柄、氣動執行器和電動執行器的連接而設計的一種球閥，具有結構緊湊，安裝方便的特點。閥門是全通徑球閥，無流阻，可以通過有復雜介質閥門，閥體密封圈可以選用PTFE四氟橡膠、PPL對位聚苯橡膠等，來適應于不同工作溫度的場合。閥門廣泛應用于水、氣體、溶液等場合使用。

高平臺不銹鋼對夾球閥 材質參數
序號NO. 零件名稱PARTS 材質MATERIAL
1 閥體BODY WCB CF8 CF8M
2 閥座SEAT PTFE
3 球體BALL CF8 CF8 CF8M
4 O形圈O-RING FPM
5 墊片GASKET PTFE
6 閥蓋BONNET WCB CF8 CF8M
7 螺柱BOLT 304
8 螺母NUT 304
9 閥桿STEM 304 304 316
10 閥桿墊圈STEMWASHER PTFE+25%GF
11 O形圈O-RING FPM
12 填料PACKING PTFE
13 耐磨墊WEARWASHER PTFE+25%GF
14 壓圈GLAND 304
15 蝶形彈簧DISCSPRING 304
16 壓板GLANDFLANGE CF8
17 定位片STOPPER 304
18 內六角螺釘HEXSOCKETBOLT 304
19 螺母NUT 304
20 手柄HANDLE WCB/CF8
21 螺栓BOLT 304
22 螺母NUT 304
高平臺不銹鋼對夾球閥 結構尺寸圖

高平臺不銹鋼對夾球閥結構圖

高平臺不銹鋼對夾球閥 連接尺寸
尺寸Nominal Diameter L d D2 D1 D b f n-M H W Ra Rb A B K×K
15 1/2" 35 15 45 65 95 10 2 4-M12 81 150 3.0 3.0 36 42 9X9
20 3/4" 38 20 55 75 105 10.5 2 4-M12 86 150 3.0 3.0 36 42 9X9
25 1" 43 25 65 85 115 12 2 4-M12 93 180 3.0 3.5 42 50 11X11
32 1-1/4" 53 32 78 100 135 15 2 4-M16 103 180 3.0 3.5 42 50 11X11
40 1-1/2" 63 38 85 110 145 16 2.5 4-M16 120 210 3.5 4.5 50 70 14X14
50 2" 73 44 100 125 160 16.5 2.5 4-M16 127 210 3.5 4.5 50 70 14X14
65 2-1/2" 95 57 120 145 180 18 3 4-M16 144 260 4.5 5.5 70 102 17X17
80 3" 118 73 135 160 195 20 3 8-M16 154 260 4.5 5.5 70 102 17X17
100 4" 140 90 155 180 215 20 3 8-M16 172 330 4.5 5.5 70 102 17X17
125 5" 165 110 185 210 250 22 3 8-M16 220 650 5.5 6.5 102 125 22X22
150 6" 195 145 210 240 285 22 3 8-M20 245 800 5.5 6.5 102 125 27X27
200 8" 275 195 265 295 340 24 3 12-M20 340 1000 5.5 6.5 102 125 27X27
