氣動真空球閥 | GUQ

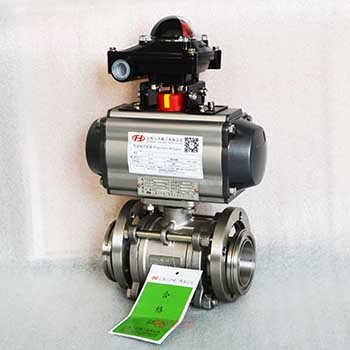

氣動真空球閥圖片

氣動真空球閥 產品說明
氣動真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動真空球閥 性能參數
泄漏率 1.3×10-9Pa.M3/S；
壓力范圍 5×10-7Pa～0.6Mpa
工作溫度 -30℃～+232℃
氣源壓力 .4～0.6 Mpa
工作介質 水、蒸氣、酸、堿
安裝位置 任意

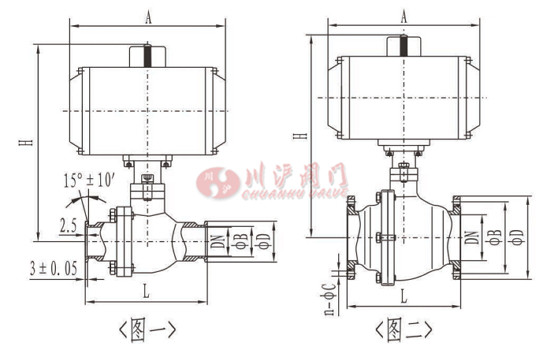

氣動真空球閥 結構尺寸圖

氣動真空球閥結構圖

氣動真空球閥 連接尺寸

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）

型號 通徑
(DN)		 ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 146
GUD-16/KF 16 30 17.2 186 100 146
GUD-25/KF 25 40 26.2 201 114 168
GUD-40/KF 40 55 41,2 277 165 260
GUD-50/KF 50 75 52.2 286 175 268

（圖二）活套法蘭連接及外形尺寸（GB/T6070）

型號 通徑
(DN)		 ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 146 4-6.5
GUD-16 16 60 45 186 100 146
GUD-20 20 65 50 200 114 168
GUD-25 25 70 55 201 114 168
GUD-32 32 90 70 219 140 204 4-9
GUD-40 40 100 80 277 165 260
GUD-50 50 110 90 286 175 268
GUD-63 63 130 110 310 186 268
GUD-80 80 145 125 320 198 298 8-9
GUD-100 100 165 145 387 220 298
GUD-125 125 200 175 415 266 458 8-11
GUD-1B0 150 225 200 435 296 525
GUD-200 200 285 260 512 390 602 12-12

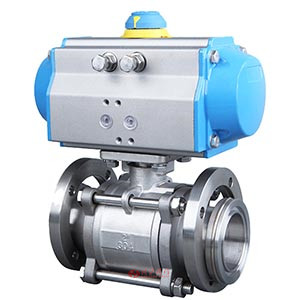

氣動真空球閥圖片

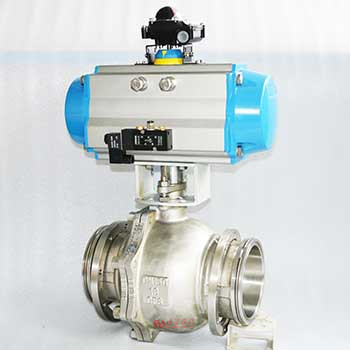

氣動真空球閥圖片 氣動真空球閥圖片
