當前位置:首頁 > 產品中心 > 氣動球閥氣動球閥

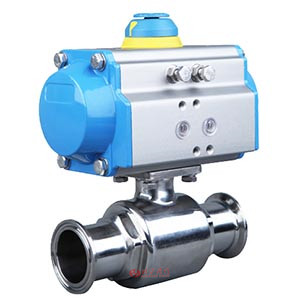

氣動衛生級球閥 | CHQ681F
氣動衛生級球閥 產品說明
氣動衛生級球閥是氣動執行器與快裝球閥裝配組成。也稱為氣動卡箍球閥。皆經過了精密的檢驗流程和嚴格的品質管理,流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。氣動衛生級球閥閥體采用不銹鋼精制而成,流道內壁0.5um(240Grit)電子拋光,保持流體暢通無阻。密封面采用的全包PTFE沒有死角,保證衛生。直通式衛生級氣動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動衛生級球閥 性能參數
公稱通徑 | 15~102mm |
---|---|
公稱壓力 | PN1.0MPa |
閥軸材質 | 不銹鋼 |
閥體材質 | 304/316/316L不銹鋼 |
球體材質 | 304/316/316L不銹鋼 |
閥座密封 | PTFE |
溫 度 | PTFE≤180℃ |
連接方式 | 快裝式 |
適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲等 |
特 點 | 安全衛生,密封好、使用壽命長 |
氣動衛生級球閥 結構尺寸圖
氣動衛生級球閥 連接尺寸
規格Φ | 尺寸mm | |||||
---|---|---|---|---|---|---|
A | D1 | W1 | H1 | L | 重量KG | |
19 | 50.5 | 16 | 147 | 170 | 100 | 1.93 |
25 | 50.5 | 22 | 147 | 170 | 105 | 1.96 |
32 | 50.5 | 29 | 147 | 175 | 120 | 2.13 |
38 | 50.5 | 35 | 168 | 218 | 136 | 3.12 |
45 | 64 | 42 | 168 | 220 | 145 | 3.58 |
51 | 64 | 48 | 168 | 225 | 160 | 3.92 |
57 | 77 | 53 | 183 | 245 | 162 | 4.83 |
63 | 77 | 58 | 183 | 255 | 170 | 5.18 |
76 | 91 | 72 | 262 | 295 | 195 | 8.36 |
89 | 106 | 85 | 265 | 330 | 235 | 11.58 |
102 | 119 | 97 | 295 | 390 | 270 | 16.5 |

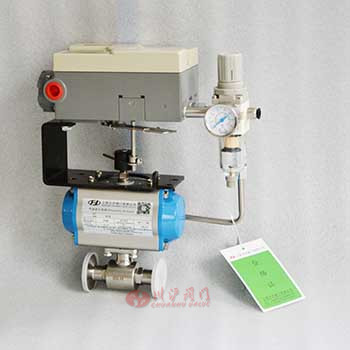

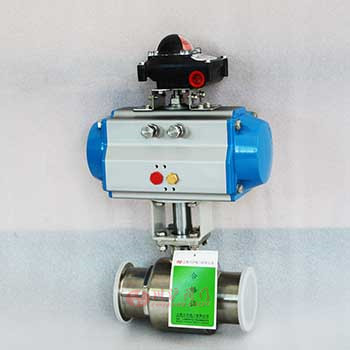

氣動衛生級球閥 圖片
