氣動襯氟球閥 | CHQ641F46

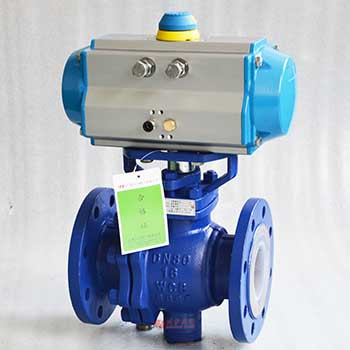

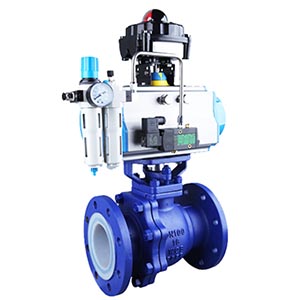

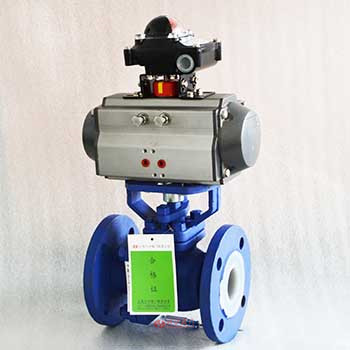

氣動襯氟球閥 產品說明
氣動襯氟球閥是由角行程氣動執行機構和襯氟球閥組成。襯氟球閥閥體材質為碳鋼或者不銹鋼,內襯聚四氟乙烯,作為耐腐性閥門選擇。氣動襯氟球閥不僅可以在一般的液體、氣體場合下使用,在強酸、強堿的工作場合中被廣泛的使用。耐腐蝕球閥通過配閥門定位器,接收控制信號4-20mA,用來調節管道介質流量,也可以通過電磁換向閥來控制開關。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動襯氟球閥 性能參數
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 軟密封:零泄漏 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
連接形式 | 法蘭 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | ||||||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | |||||||||||||
死區 | 帶定位器:小于全行程的2% | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
PTFE≤150℃ | ||||||||||||||
配置執行機構 | AT、AW系列單雙作用氣動執行機構 | |||||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
氣動襯氟球閥 材質說明
零件名稱 | 材料名稱 | |||
---|---|---|---|---|
閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球體 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L+F46 |
閥桿 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L+F46 |
閥座密封圈 | PTFE、碳素纖維+PTFE | |||
密封填料 | 聚四氟乙烯填料 |

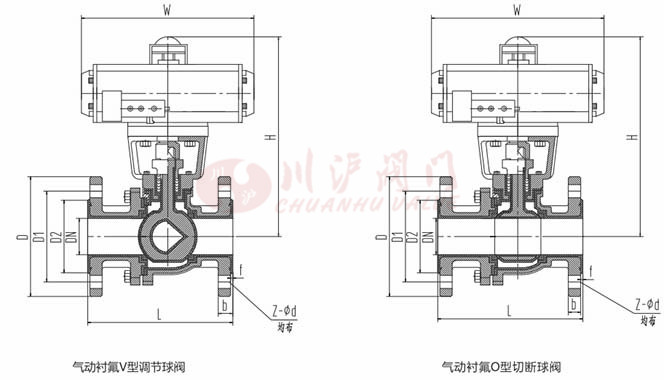

氣動襯氟球閥 結構尺寸圖
氣動襯氟球閥 連接尺寸
公稱壓力1.0MPa(PN10) | |||||||||
---|---|---|---|---|---|---|---|---|---|
公稱通徑 | 氣缸長度 | 結構長度 | 法蘭連接尺寸 | 氣開、氣關 | |||||
W | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 145 | 140 | 95 | 65 | 45 | 2 | 16 | 4—14 | 205 |
DN20 | 145 | 140 | 105 | 7B | 55 | 2 | 18 | 4—14 | 208 |
DN25 | 169 | 150 | 115 | 85 | 65 | 2 | 18 | 4—14 | 210 |
DN32 | 169 | 165 | 140 | 100 | 78 | 2 | 18 | 4—18 | 232 |
DN40 | 201 | 180 | 150 | 110 | 85 | 3 | 18 | 4—18 | 274 |
DNBO | 209 | 200 | 16B | 125 | 100 | 3 | 18 | 4—18 | 287 |
DN65 | 242 | 220 | 185 | 145 | 120 | 3 | 18 | 4—18 | 327 |
DN80 | 275 | 250 | 200 | 160 | 135 | 3 | 20 | 8—18 | 363 |
DN100 | 332 | 280 | 220 | 180 | 155 | 3 | 20 | 8—18 | 398 |
DN125 | 385 | 320 | 250 | 210 | 185 | 3 | 22 | 8—18 | 432 |
DN150 | 450 | 360 | 285 | 240 | 210 | 3 | 22 | 8—22 | 475 |
DN200 | 562 | 400 | 340 | 295 | 26B | 3 | 24 | 8—22 | 615 |
DN250 | 722 | 450 | 395 | 350 | 320 | 3 | 26 | 12—22 | 740 |
DN300 | 830 | 610 | 445 | 400 | 368 | 4 | 26 | 12—22 | 885 |
公稱壓力1.6MPa(PN16) | |||||||||
---|---|---|---|---|---|---|---|---|---|
公稱通徑 | 氣缸長度 | 結構長度 | 法蘭連接尺寸 | 氣開、氣關 | |||||
W | L | D | D1 | D2 | f | b | Z-d | H | |
DN15 | 145 | 140 95 | 65 | 45 | 2 | 16 | 4—¢14 | 205 | |
DN20 | 145 | 140 | 105 | 75 | 55 | 2 | 18 | 4—014 | 208 |
DN25 | 169 | 150 | 115 | 85 | 65 | 2 | 18 | 4—014 | 210 |
DN32 | 169 | 165 | 140 | 100 | 78 | 2 | 18 | 4—018 | 232 |
DN40 | 201 | 180 | 150 | 110 | 85 | 3 | 18 | 4—018 | 274 |
DN50 | 209 | 200 | 165 | 125 | 100 | 3 | 18 | 4—018 | 287 |
DN65 | 242 | 220 | 185 | 145 | 120 | 3 | 18 | 4—018 | 327 |
DN80 | 275 | 250 | 200 | 160 | 135 | 3 | 20 | 8—018 | 363 |
DN100 | 332 | 280 | 220 | 180 | 155 | 3 | 20 | 8—018 | 398 |
DN125 | 385 | 320 | 250 | 210 | 185 | 3 | 22 | 8—¢18 | 432 |
DN150 | 450 | 360 | 285 | 240 | 210 | 3 | 22 | 8—022 | 475 |
DN200 | 562 | 400 | 340 | 295 | 265 | 3 | 24 | 12—022 | 615 |
DN250 | 722 | 450 | 405 | 355 | 320 | 3 | 26 | 12—0)26 | 740 |
DN300 | 830 | 610 | 460 | 410 | 370 | 4 | 28 | 12—¢26 | 885 |
