氣動三通球閥 | CHQ644F(三通L型球閥)\CHQ645F(三通T型球閥)

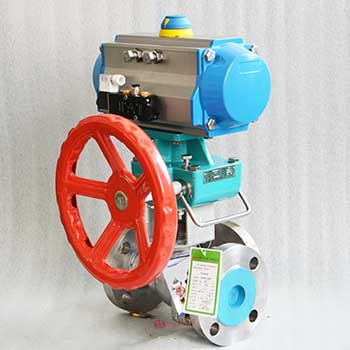

氣動三通球閥圖片

氣動三通球閥 產品說明
氣動三通球閥是由角行程氣動執行機構和三通法蘭球閥組成。根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。氣動三通球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動三通球閥 性能參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0～90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"～2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量Q 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
氣動三通球閥 連接尺寸
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
氣動三通球閥 介質流向圖

氣動三通球閥介質流向圖

氣動三通球閥 結構尺寸圖

氣動三通球閥結構圖

氣動三通球閥 連接尺寸
主要外形尺寸mm-PN16（16bar）
公稱
通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 141/159 71/83 204/235 95 65 46 14 2 4-14 AT-D-50/AT-S-63
20 160 80 159/211 83/95 240/252 105 75 56 16 2 4-14 AT-D-63/AT-S-75
25 180 90 211/248 95/107 257/265 115 85 65 16 2 4-14 AT-D-75/AT-S-88
32 200 100 211/248 95/107 277/312 140 100 76 18 3 4-18 AT-D-75/AT-S-88
40 220 110 248/269 107/123 292/317 150 110 84 18 3 4-18 AT-D-88/AT-S-100
50 240 120 248/345 107/152 325/347 165 125 99 20 3 4-18 AT-D-88/AT-S-125
65 260 130 315/409 141/172 357/389 185 145 118 20 3 4-18 AT-D-115/AT-S-145
80 280 140 345/409 152/172 368/400 200 160 132 20 3 8-18 AT-D-125/AT-S-145
100 320 160 409/550 172/215 410/498 220 180 156 22 3 8-18 AT-D-145/AT-S-160
125 400 190 438/600 187/240 470/538 250 210 184 22 3 8-18 AT-D-160/AT-S-210
150 440 220 550/633 215/262 556/591 285 240 211 24 3 8-22 AT-D-190/AT-S-240
200 550 260 600/730 210/330 648/687 340 295 266 24 3 12-22 AT-D-210/AT-S-270
主要外形尺寸mm-PN25（25bar）
公稱
通徑
DN		 外形尺寸mm 連接尺寸mm 執行器型號
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 159/211 83/95 235/247 95 65 46 14 2 4-14 AT-D-63/AT-S-75
20 160 80 211/248 95/107 252/260 105 75 56 16 2 4-14 AT-D-75/AT-S-88
25 180 90 248/269 107/123 265/289 115 85 65 16 2 4-14 AT-D-88/AT-S-100
32 200 100 248/315 107/141 287/312 140 100 76 18 3 4-18 AT-D-88/AT-S-115
40 220 110 269/409 123/152 317/339 150 110 84 18 3 4-18 AT-D-100/AT-S-125
50 240 120 345/345 123/152 325/347 165 125 99 20 3 4-18 AT-D-100/AT-S-125
65 260 130 269/345 141/172 357/389 185 145 118 22 3 4-18 AT-D-115/AT-S-145
80 280 140 315/438 152/187 400/425 200 160 132 24 3 8-18 AT-D-125/AT-S-160
100 320 160 409/550 172/215 443/531 235 190 156 24 3 8-22 AT-D-145/AT-S-190
125 400 190 438/600 187/240 548/583 270 220 184 26 3 8-26 AT-D-160/AT-S-210
150 440 220 550/633 215/262 628/665 300 250 211 28 3 8-26 AT-D-190/AT-S-240
200 550 260 600/730 210/330 695/744 360 310 274 30 3 12-22 AT-D-210/AT-S-270
氣動三通球閥 圖片

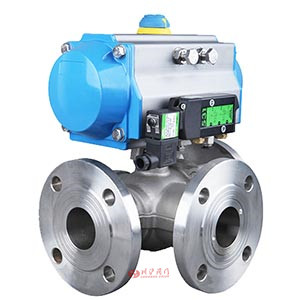

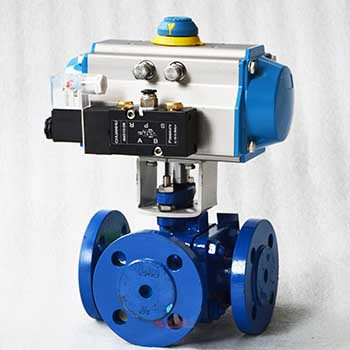

氣動三通球閥圖片 氣動三通球閥圖片
