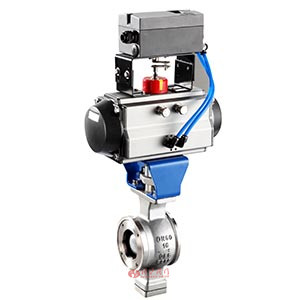

氣動V型調節球閥(對夾式) | CHVQ670F
氣動V型調節球閥 產品說明
氣動V型調節球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成,球閥的閥芯設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,結構緊湊,體積小等優點。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制??蓮V泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
氣動V型調節球閥 性能參數
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
強度試驗 | 2.4~9.6MPa | |||||||||||||
密封試驗 | 1.76~7.0MPa | |||||||||||||
流量特性 | 近似等百分比 | |||||||||||||
閥板轉角(度) | 0°~至90°(可調) | |||||||||||||
允許泄漏量等級 | 軟密封:零泄露 硬密封:≤額定Cv×0.001% |
軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065% | ||||||||||||
動作時間(S/90度) | 8.5~30 | 36~60 | ||||||||||||
可調節比 | 250:1 | 300:1 | ||||||||||||
配置執行器 | AT、AW系列單雙作用氣動執行器 | |||||||||||||
控制方式 | 4~20mA |
氣動V型調節球閥 材質說明
公稱通徑mm | DN15-DN300 | |||||
---|---|---|---|---|---|---|
材料代號 | C | P | R | |||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti | ||
球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
適用 工況 | 適用介質 | 蒸汽、水、油品 | 醋酸類 | |||
適用溫度 | -28℃ - 300℃ |

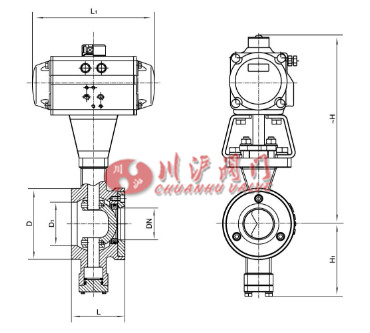

氣動V型調節球閥 結構尺寸圖
氣動V型調節球閥 連接尺寸
公稱通徑 DN | 外形連接尺寸 | |||||
---|---|---|---|---|---|---|
L | L1 | -H | H1 | D | D1 | |
25 | 62 | 159 | 260 | 87 | 68 | 38 |
32 | 62 | 159 | 267 | 87 | 78 | 42 |
40 | 62 | 211 | 292 | 87 | 85 | 50 |
50 | 75 | 248 | 292 | 87 | 85 | 50 |
65 | 90 | 248 | 332 | 112 | 120 | 75 |
80 | 100 | 269 | 359 | 112 | 120 | 75 |
100 | 115 | 345 | 394 | 122 | 158 | 110 |
125 | 129 | 409 | 410 | 142 | 180 | 135 |
150 | 160 | 438 | 461 | 165 | 216 | 165 |
200 | 200 | 550 | 509 | 195 | 268 | 210 |
250 | 240 | 633 | 572 | 237 | 325 | 260 |

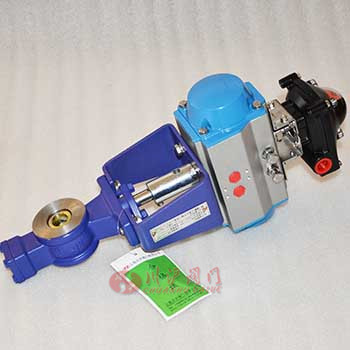

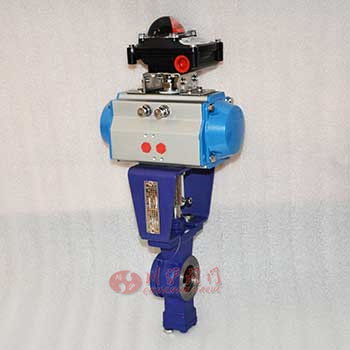

氣動V型調節球閥 圖片
