產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動球閥氣動球閥
氣動對夾球閥 | CHQ671F

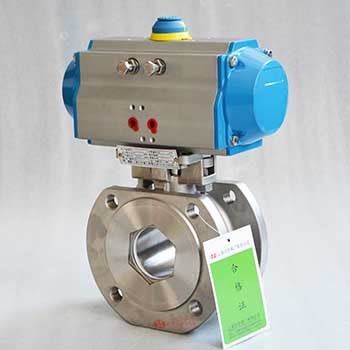

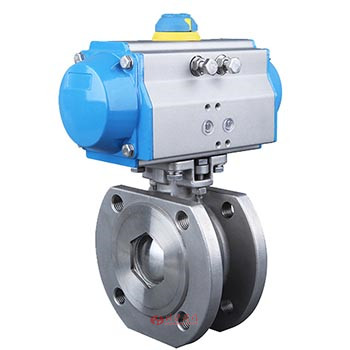

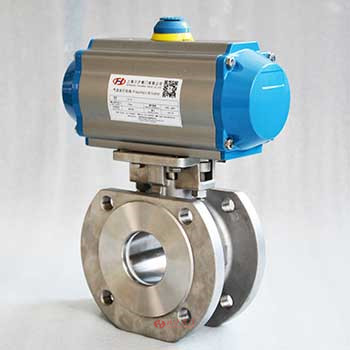

氣動對夾球閥圖片

氣動對夾球閥 產品說明
氣動對夾球閥,也稱為氣動超薄球閥。是我公司引進意大利技術進行國產化設計而發展出的新一代氣動超短法蘭球閥,球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。氣動對夾球閥、氣動超薄球閥它采用直連方式執行機構連接,具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動對夾球閥 性能參數
公稱通徑 DN10~150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
氣動對夾球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

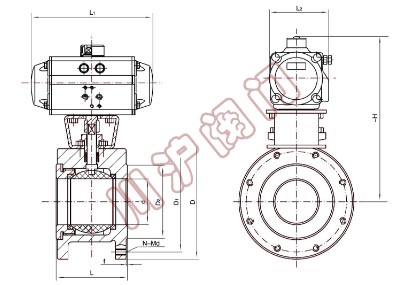

氣動對夾球閥 結構尺寸圖

氣動對夾球閥 結構圖

氣動對夾球閥 連接尺寸
公稱通徑 DN 外形尺寸 連接尺寸
d L L1 L2 ~H D D1 D2 B f N-Md
15 15 32 141 71 177 95 65 46 14 2 4-M12
20 20 38.5 141 71 182 105 75 56 14 2 4-M12
25 25 45 141 71 187 115 85 65 16 2 4-M12
32 29 55 159 83 223 140 100 76 16 3 4-M16
40 38 62 211 95 231 150 110 84 18 3 4-M16
50 46 72 248 107 258 165 125 99 20 3 4-M16
65 62 95 248 107 273 185 145 118 22 3 4-M16
80 76 120 269 123 303 200 160 132 24 3 8-M16
100 92 145 345 152 333 220 180 156 24 3 8-M16
125 110 200 409 172 380 250 210 184 26 3 8-M16
150 145 225 438 187 432 285 240 211 26 3 8-M20
