大口徑氣動固定式球閥 | CHAWQ647F/H

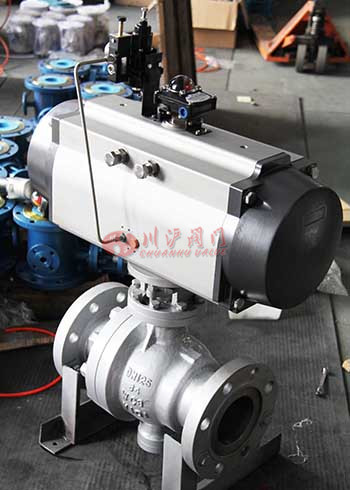

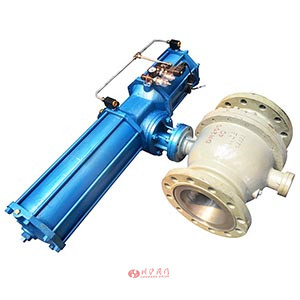

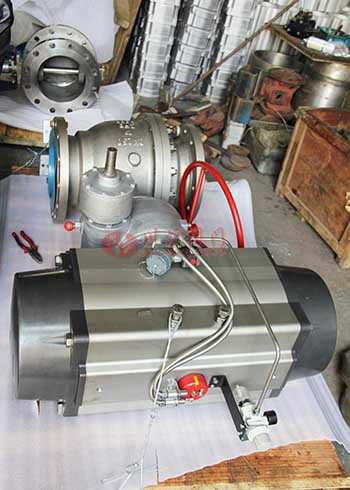

大口徑氣動固定式球閥圖片

大口徑氣動固定式球閥 產品說明
大口徑氣動固定式球閥是由氣動執行器、固定式球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
大口徑氣動固定式球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。大口徑氣動固定式球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動固定式球閥 性能參數
公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公稱壓力(MPa) PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
閥體形式 兩段式鑄造閥體
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式 法蘭式
流量特性 近似快開型
泄漏量 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍 250:1 250:1
適用溫度 PTFE≤180℃；PPL≤280℃；金屬密封≥300℃
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制能、4～20mA模擬量信號控制
大口徑氣動固定式球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
大口徑氣動固定式球閥 結構尺寸圖

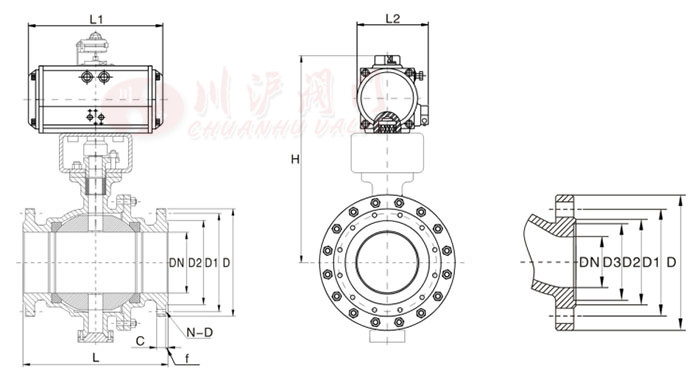

大口徑氣動固定式球閥結構圖

大口徑氣動固定式球閥 連接尺寸

PN16主要外形連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑
[DN] 		外形尺寸 連接尺寸 執行器型號
L L1 H D D1 D2 C f N-D
50 178 211/315 323/348 165 125 99 20 3 4-18 AT-D75/AT-S100
65 190 248/269 363/388 185 145 118 20 3 4-18 AT-D88/AT-S100
80 203 269/345 408/430 200 160 132 20 3 8-18 AT-D100/AT-S125
100 229 345/438 470/527 220 180 156 22 3 8-18 AT-D125/AT-S160
125 356 409/550 537/625 250 210 184 22 3 8-18 AT-D145/AT-S190
150 394 438/600 577/655 285 240 211 24 3 8-22 AT-D160/AT-S210
200 457 600/633 695/730 340 295 266 24 3 12-22 AT-D210/AT-S240
250 533 633/700 762/792 405 355 319 26 3 12-26 AT-D240/AT-S270
300 610 1180 808 460 410 370 28 4 12-26 AWD20
350 686 1180 916 520 470 429 30 4 16-26 AWD20
400 762 1320 970 580 525 480 32 4 16-30 AWD25
500 914 1430 1088 715 650 609 36 4 20-33 AWD28
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
主要外形尺寸-PN25（25bar）
公稱通徑
[DN] 		外形尺寸 連接尺寸 執行器型號
L L1 H D D1 D2 C f N-D
50 216 248/345 333/370 165 125 99 20 3 4-18 AT-D88/AT-S125
65 243 269/409 388/442 185 145 118 22 3 4-18 AT-D100/AT-S145
80 283 345/438 430/472 200 160 132 24 3 8-18 AT-D125/AT-S160
100 305 409/550 507/575 235 190 156 24 3 8-22 AT-D145/AT-S190
125 381 438/600 562/630 270 220 184 26 3 8-26 AT-D160/AT-S210
150 403 550/633 640/700 300 250 211 28 3 8-26 AT-D190/AT-S240
200 502 600/633 705/740 360 310 274 30 3 12-26 AT-D210/AT-S240
250 568 633/700 772/802 425 370 330 32 3 12-30 AT-D240/AT-S270
300 648 1180 821 485 430 389 34 4 16-30 AWD20
350 762 1180 934 555 490 448 38 4 16-30 AWD20
400 838 1320 990 620 555 503 40 4 16-36 AWD25
500 991 1430 1006 730 660 609 44 4 20-36 AWD28
主要外形尺寸-PN40（40bar）
公稱通徑
[DN] 		外形尺寸 連接尺寸 執行器型號
L L1 H D D1 D2 D3 C F N-D
50 216 248/345 358/397 165 125 99 88x4 20 3 4-18 AT-D88/AT-S125
65 243 269/345 410/452 185 145 118 110x4 22 3 8-18 AT-D100/AT-S125
80 283 345/409 462/530 200 160 132 121x4 24 3 8-18 AT-D125/AT-S145
100 305 409/438 547/615 230 190 156 150X4.5 24 3 8-22 AT-D145/AT-S160
125 381 438/550 635/695 270 220 184 176X4.5 26 3 8-26 AT-D160/AT-S190
150 403 550/600 700/735 300 250 211 204X4.5 28 3 8-26 AT-D190/AT-S210
200 502 633/730 748/778 375 320 284 260X4.5 34 3 12-30 AT-D240/AT-S270
250 568 730 803 450 385 315 313X4.5 38 3 12-33 AWD270
300 648 1320 914 515 450 409 364X4.5 42 4 16-33 AWD25
350 762 1320 970 580 510 465 422X4.5 46 4 16-36 AWD25
400 838 1430 1060 660 585 535 474X4.5 50 4 16-39 AWD28
500 991 1950 1228 755 670 615 576X4.5 52 4 20-42 AWD35
