氣動法蘭球閥 | CHQ641F

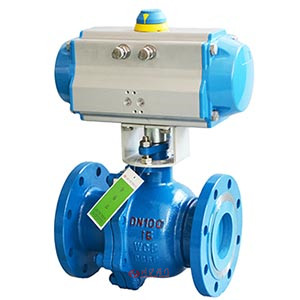

氣動法蘭球閥圖片

氣動法蘭球閥 產品說明
氣動法蘭球閥是一種轉角90°的旋轉類球閥,具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動法蘭球閥 性能參數
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公稱壓力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 軟密封:零泄漏;硬密封:≤額定流量的10-5
閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
閥芯形式 "O"型球形閥芯
密封填料 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式 法蘭、焊接、螺紋
流量特性 快開特性
可調范圍 DN15-65 DN80-300
250:1 350:1
適用溫度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
氣動法蘭球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
氣動法蘭球閥 結構尺寸圖

氣動法蘭球閥結構圖

氣動法蘭球閥 連接尺寸
公稱通徑
DN
外形尺寸 連接法蘭尺寸
L L1 12 H D D1 D2 C f n-φd
15 130 141 71 204 95 65 46 14 2 4-φ14
20 140 141 71 209 105 75 56 16 2 4-φ14
25 150 159 83 214 115 85 65 16 2 4-φ14
32 165 159 83 214 140 100 76 18 3 4-φ18
40 180 211 95 274 150 110 84 18 3 4-φ18
50 200 248 107 290 165 125 99 20 3 4-φ18
65 220 248 107 310 185 145 118 20 3 4-φ18
80 250 269 123 346 200 160 132 20 3 8-φ18
100 280 345 152 378 220 180 156 22 3 8-φ18
125 320 409 172 425 250 210 184 22 3 8-φ18
150 360 550 215 468 285 240 211 24 3 8-φ22
200 400 600 240 583 340 295 266 24 3 12-φ22

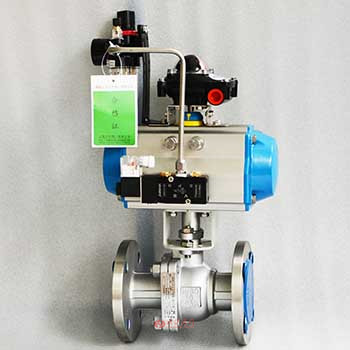

氣動法蘭球閥圖片

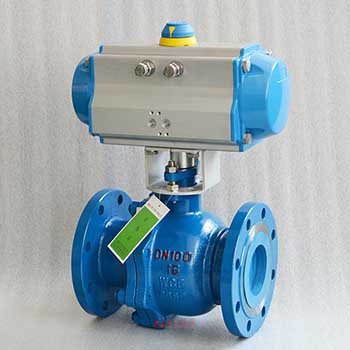

氣動法蘭球閥圖片 氣動法蘭球閥圖片
