氣動塑料球閥 | CHQ611F

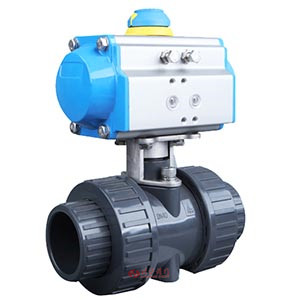

氣動塑料球閥圖片

氣動塑料球閥 產品說明
氣動塑料球閥材質有PVC、UPVC、PP、PTFE等塑料材質,具有結構緊湊、耐磨損、容易拆卸、方便維修等優點,閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動塑料球閥 性能參數
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
適用溫度 0~+60℃
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配GT、AT、ST系列單雙作用氣動執行機構
控制方式 開關兩位控制、4~20mA模擬量信號控制
氣動塑料球閥 連接尺寸
聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
環型螺母 聚氯乙烯 PVC
閥體 聚氯乙烯 PVC
端口 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封 聚四氟乙烯 PTFE
球體 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封支架 聚氯乙烯 PVC
環 Ring 聚氯乙烯 PVC

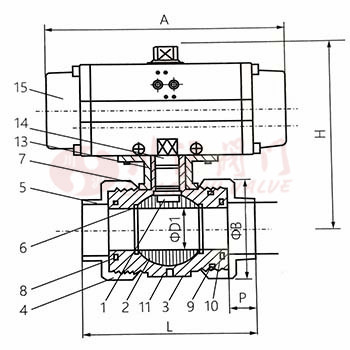

氣動塑料球閥 結構尺寸圖

氣動塑料球閥結構圖

氣動塑料球閥 連接尺寸
公稱通徑 D D1 D2 L H H1 T n-O 支架中心孔距 軸尺寸 配氣動執行器
DN(mm) 承插 絲口 法蘭 雙作用 單作用
15 20 65 95 112 112 164 155 40 14 4-14 36/55 9*9 32 63
20 25 75 105 130 130 182 160 40 16 4-14 36/50 9*9
25 32 85 115 144 144 210 165 41 16 4-14 36/50 11*11 52 75
32 40 100 135 168 168 233 190 43 16 4-18 50/70 11*11
40 50 110 145 173 173 247 200 43 16 4-18 50/70 11*11
50 63 125 160 204 204 290 225 47 18 4-18 50/70 11*11 63 83
65 75 '145 180 275 275 370 280 50 22 4-18 70 14*14
80 90 160 195 300 300 415 310 60 25 8-18 70 14*14 75 92
100 110 180 215 330 ! 330 460 370 78 25 8-18 70 17*17 83

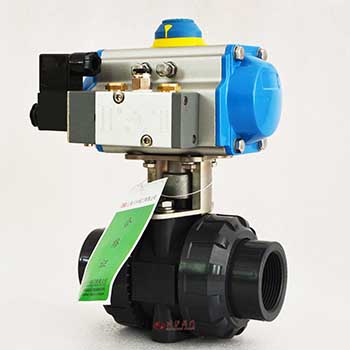

氣動塑料球閥圖片

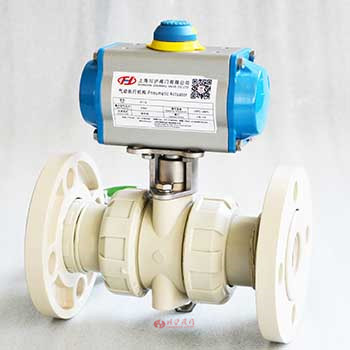

氣動塑料球閥圖片 氣動塑料球閥圖片
