超小型三通氣動球閥 | CHSQ615F

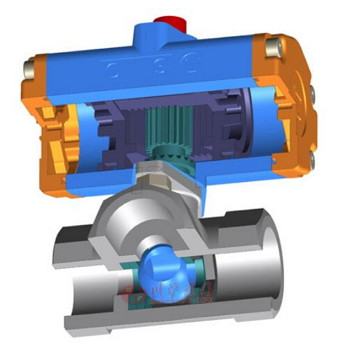

超小型三通氣動球閥 產品說明
超小型三通氣動球閥采用硅溶膠精密鑄造不鍋鋼閥體及鋁合金氣缸,外表美觀,強度離。其中一片式連接具有林構緊凌、體積小、重握輕、密射性酸好、啟閉靈活(啟閉只需把球體轉動90°,方便而迅速),安裝方便等特點,主要用于石油、化工、右金,電力,制藥,食品等各個領域中。本系列三通球閥可裝上相應的氣動裝置,以實現遙控式自動控制,實現對管路介質的切換,閥門適用溫度-20-180℃。
超小型三通氣動球閥 性能參數
型號 | 通徑DN | 材質 | 壓力 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
CHCQ611F-1PC | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 0.6-1.0-1.6MPa |
CHCQ611F-2PC(三通) | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 1.0-1.6-2.5MPa |

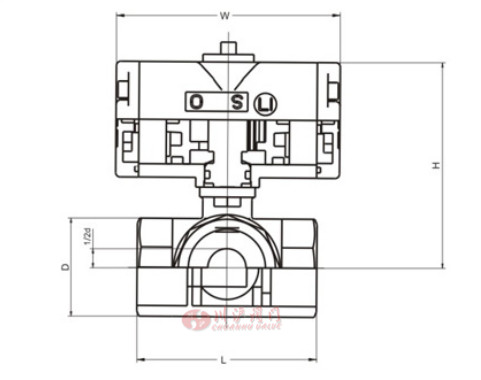

超小型三通氣動球閥 結構尺寸圖
超小型三通氣動球閥 連接尺寸
DN | d | D | G | L | H | W | |
---|---|---|---|---|---|---|---|
in | mm | ||||||
1/4 | 6 | 4.5 | 21 | 1/4 | 45 | 74 | 88 |
3/8 | 10 | 7 | 20 | 3/8 | 45 | 74 | 88 |
1/2 | 15 | 9.2 | 25 | 1/2 | 57 | 74 | 88 |
3/4 | 20 | 12.5 | 34 | 3/4 | 71 | 79 | 86 |
1 | 25 | 15 | 39 | 1 | 71 | 81 | 88 |
