氣動小流量調節閥 | ZJSW

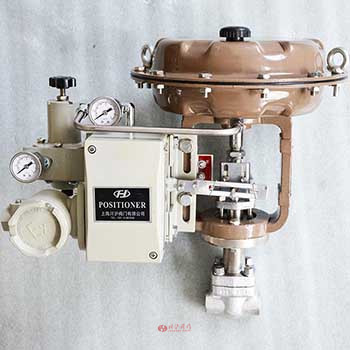

氣動小流量調節閥圖片

氣動小流量調節閥 產品說明
氣動小流量調節閥,是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。氣動微小流量調節閥閥芯為柱塞型結構,與普通單座閥相比具有性能穩定,調節精度高,氣動小流量調節閥調節不干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。

氣動小流量調節閥 技術參數
公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑 1.5 2 3 4 5 6 7 8 9 10 11 12 15
額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比、直線性
配用執行器型號 ZHA/B-11
額定行程 8 10 12
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式
氣動小流量調節閥 零部件參數
零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥座 304 304 316 316L
閥芯 304 304 316 316L
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料壓蓋 WCB 304 316 316L
氣動小流量調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

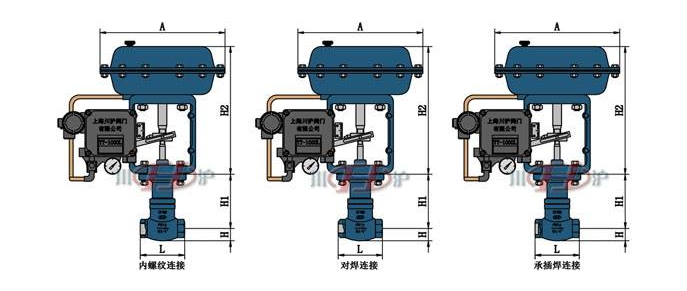

氣動小流量調節閥 結構尺寸圖

氣動小流量調節閥結構圖

氣動小流量調節閥 連接尺寸
公稱通徑DN 閥座直徑dn L H H1 H2 A
G3/8" 1.5~15 95 30 130 350 230
G1/2" 1.5~15 95 30 130 350 230
G3/4" 1.5~15 110 30 130 350 230
G1" 1.5~15 110 30 130 350 230

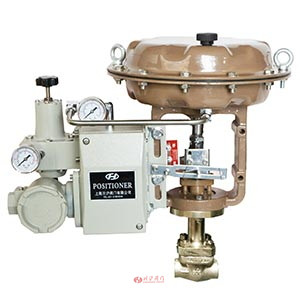

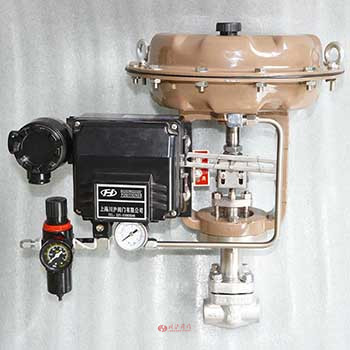

氣動小流量調節閥 圖片

氣動小流量調節閥圖片 氣動小流量調節閥圖片
