氣動單座調節閥 | ZJSP

氣動單座調節閥圖片

氣動單座調節閥 產品說明
氣動單座調節閥是由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，閥芯為柱塞型。硬密封單座調節閥適合多種工作場合達到IV級泄漏標準，軟密封單座調節閥適用于溫度不高，對泄漏量要求嚴格的場合，泄漏等級可達VI級泄漏標準。廣泛應用與精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前閥后壓差不大的場合。

氣動單座調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯
氣動單座調節閥 零部件參數
零部件 材質
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
墊片 PTFE/金屬石墨墊片
閥芯 304 304 316 316L
導向套 304 304 316 316L
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨
氣動單座調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
氣動單座調節閥 結構尺寸圖

氣動單座調節閥結構圖

氣動單座調節閥 連接尺寸
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

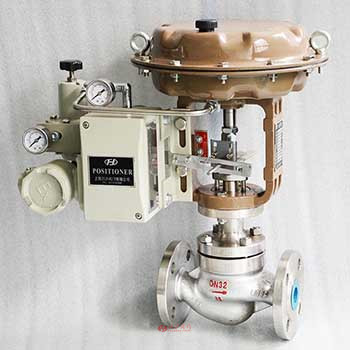

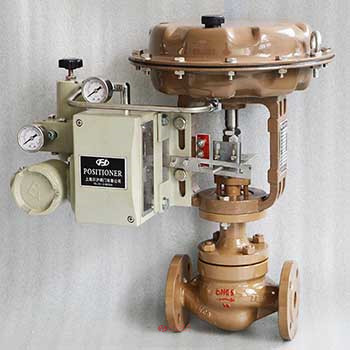

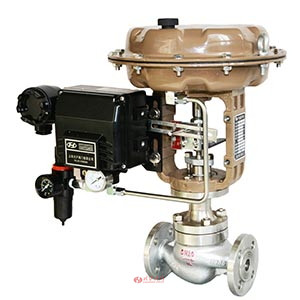

氣動單座調節閥 圖片

氣動單座調節閥圖片 氣動單座調節閥圖片
