產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥
氣動波紋管調節閥 | ZJSP/M-BWG

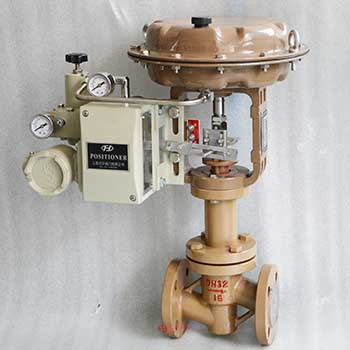

氣動波紋管調節閥圖片

氣動波紋管調節閥 產品說明
氣動薄膜波紋管調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。 氣動波紋管調節閥上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。

氣動波紋管調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直線型
閥蓋形式 波紋管密封型-40～+350℃
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
氣動波紋管調節閥 零部件參數
零部件 材質
閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片

閥座 / 套筒

 304 304 316 316L
閥芯 304 304 316 316L
導向套/并帽 304 304 316 316L
中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
波紋管 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料壓蓋 WCB 304 316 316L
氣動波紋管調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

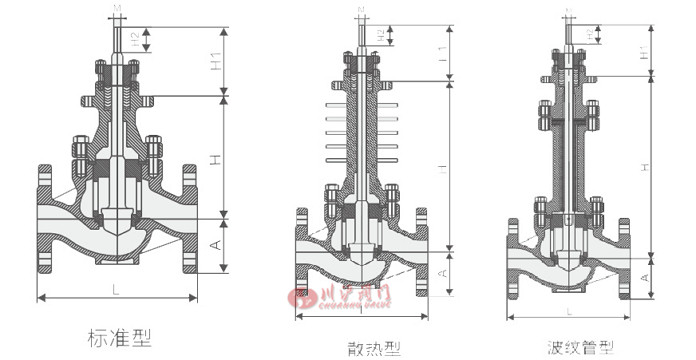

氣動波紋管調節閥 結構尺寸圖

氣動波紋管調節閥結構圖

氣動波紋管調節閥 連接尺寸
公稱
通徑
DN		 結構長度L 高度H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 標準型 散熱型 低溫型 波紋管型
15/20 184 194 206 130 240 300 270 95 35 52.5 M12 x 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 1S0 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16
x1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 39d 245 375 435 500 110 45 117.5
125 410 A25 440 295 455 525 645 135 55 140 M20 x 1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 673 708 752 470 650 725 950 170 60 260 M24 x 1.5

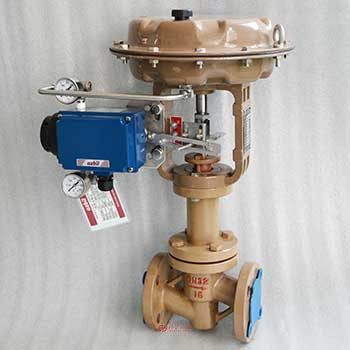

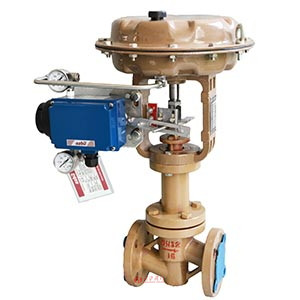

氣動波紋管調節閥 圖片

氣動波紋管調節閥圖片 氣動波紋管調節閥圖片
