氣動角式調節閥 | ZJSJ
氣動角式調節閥 產品說明
氣動角式調節閥是由氣動多彈簧薄膜執行機構和角形調節閥組成,氣動薄膜角型調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜角型調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合。本系列產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列。產品公稱壓力等級有PN10、16、 25、64、100;閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ 級。適用流體溫度由-200℃-+560℃范圍內多種檔次,流量特性為線形或等百分比。多種規格可供選擇。
氣動角式調節閥 技術參數
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 直線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 | |||||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||||
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) | |||||||||||||
閥蓋形式 | 標準型-17~+250℃、高溫型+250~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ |
氣動角式調節閥 零部件參數
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
閥座 | 304 | 304 | 316 | 316L |
閥芯 | 304 | 304 | 316 | 316L |
墊片 | PTFE、金屬石墨纏繞墊片 | |||
閥蓋 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
密封填料 | PTFE、柔性石墨、對位聚苯 | |||
填料壓蓋 | 304 | 304 | 316 | 316L |
氣動角式調節閥 性能參數
項目 | 不帶定位器 | 帶定位器 | ||
---|---|---|---|---|
基本誤差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死區% | 3.0 | 0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調范圍R | 30:1 |

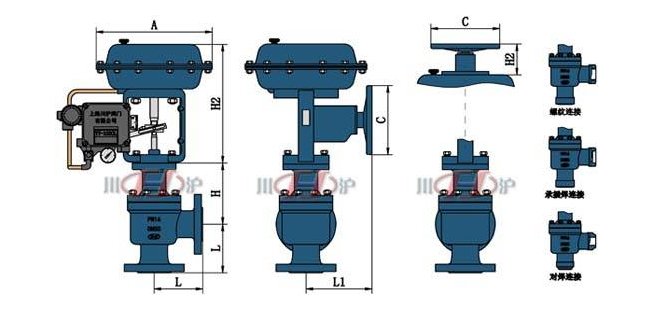

氣動角式調節閥 結構尺寸圖
氣動角式調節閥 連接尺寸
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 |
PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | |
PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | |
H | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 |
PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | |
PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | |
H1 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H2 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 |

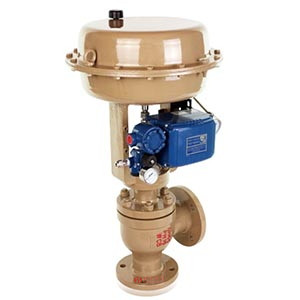

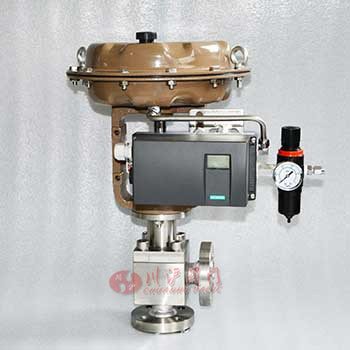

氣動角式調節閥圖片
