當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥
氣動襯氟調節閥 | ZJSPF46

氣動襯氟調節閥圖片

氣動襯氟調節閥 產品說明
氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。該產品主要特點：
1.耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
2.密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
3.泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
4.調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

氣動襯氟調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 150
閥座直徑 20 25 32 40 50 65 80 100 150
額定流量系數(KV) 5.0 8 12 20 32 50 70 100 240
允許壓差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公稱壓力(MPa) 1.6、2.5、4.0、6.4
額定行程 16 25 40 60
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
閥芯形式 單座柱塞式襯氟閥芯
流量特性 快開特性
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)
閥蓋形式 標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料
氣動襯氟調節閥 零部件參數
零部件 材質
閥體、閥蓋 ZG230-450襯F46
閥座、閥芯 304襯F46
閥桿 304襯F46
導向套 304襯F46
波紋管 不銹鋼+F46
氣動襯氟調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

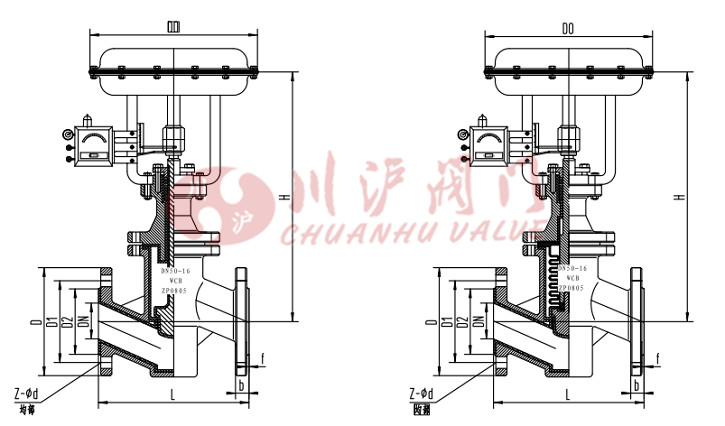

氣動襯氟調節閥 結構尺寸圖

氣動襯氟調節閥結構圖

氣動襯氟調節閥 連接尺寸
公稱通徑 膜頭外徑 結構長度 法蘭尺寸 高度
D0 L D D1 D2 f b Z-φd H
DN15 285 130 95 65 45 3 16 4-φ14 487
DN20 285 150 105 75 55 3 18 4-φ14 487
DN25 285 160 115 85 65 3 18 4-φ14 493
DN32 285 180 140 100 78 3 18 4-φ18 524
DN40 285 200 150 110 85 3 18 4-φ18 530
DN50 285 230 165 125 100 3 18 4-φ18 538
DN65 360 290 185 145 120 4 18 8-φ18 686
DN80 360 310 200 160 135 4 20 8-φ18 706
DN100 360 350 220 180 155 4 20 8-φ18 726
DN125 470 400 250 210 185 4 22 8-φ18 969
DN150 470 480 285 240 210 5 22 8-φ22 969
DN200 470 600 340 295 265 5 24 8-φ22 1009
DN250 580 730 395 350 320 5 26 12-φ22 1353
DN300 580 850 445 400 368 5 26 12-φ22 1390

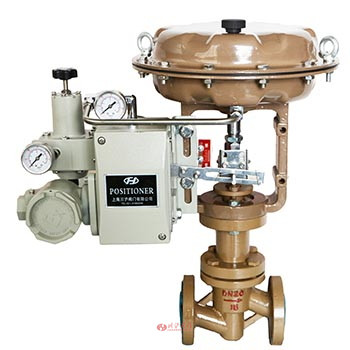

氣動襯氟調節閥 圖片

氣動襯氟調節閥圖片 氣動襯氟調節閥圖片
