產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動調節閥氣動調節閥
氣動三通調節閥 | ZJSF(H)

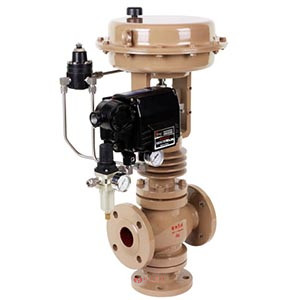

氣動三通調節閥圖片

氣動三通調節閥 產品說明
氣動薄膜三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動薄膜三通調節閥配用電氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。
氣動薄膜三通調節閥閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向。閥體為三通結構,即一進兩出(氣動三通分流調節閥),兩進一出(氣動三通分流調節閥),從而達到流體混合升溫或降溫,或流體不等量分流,滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動薄膜三通調節閥應用于比例調節或旁路調節,尤其適用于石油工業熱交換器的流體溫度控制系統的調節,一臺三通閥可代替兩臺單座閥或雙座閥使用,占據空間體積小,節省安裝管道及費用。

氣動三通調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
額定行程 16 25 40 60 100
流量特性 直線性、等百分比
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 雙導向型套筒式閥芯
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
氣動三通調節閥 零部件參數
零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L
氣動三通調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

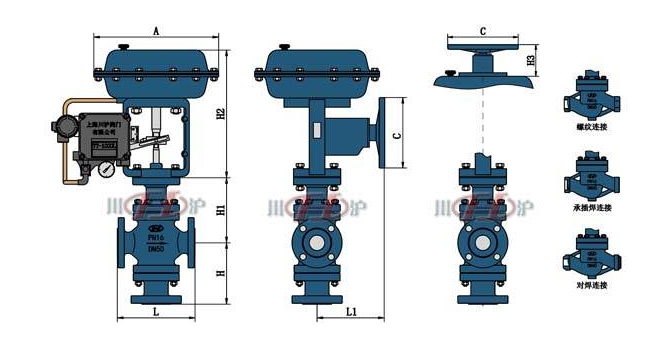

氣動三通調節閥 結構尺寸圖

氣動三通調節閥 結構圖

氣動三通調節閥 連接尺寸
公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

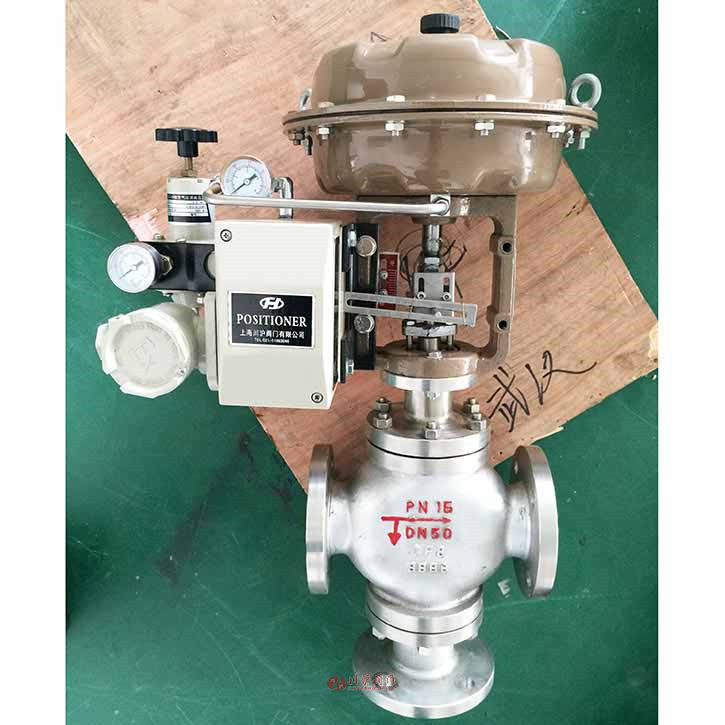

氣動三通調節閥 圖片

氣動三通調節閥圖片
