氣動偏心調節球閥(凸輪撓曲調節閥) | CHPQ647F/H

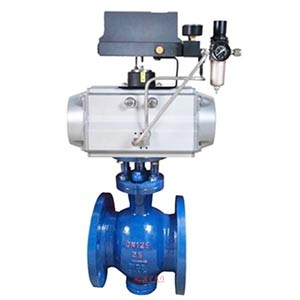

氣動偏心調節球閥 產品圖片

氣動偏心調節球閥 產品說明
氣動偏心調節球閥是由氣動執行器、偏心半球閥和閥門定位器組成,控制信號4-20mA(可選配帶HART協議),控制閥門開度大小,實現對介質溫度、壓力、流量大小的調整。
氣動偏心調節球閥是一種轉角90°的旋轉類球閥,具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動偏心調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動偏心調節球閥 性能參數
公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
KV
全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允許壓差(MPa) ≤公稱壓力
閥體形式 整體鑄造球形體
閥芯形式 偏心旋轉閥芯(帶導流翼)
流量特性 近似等百分比
動作范圍 全開60°
泄露量Q 軟密封VI級、硬密封IV級,符合ANSI B16.104標準
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制
氣動偏心調節球閥 材質說明
零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維+PTFE、對位聚苯
填料 V型PTFE、柔性石墨

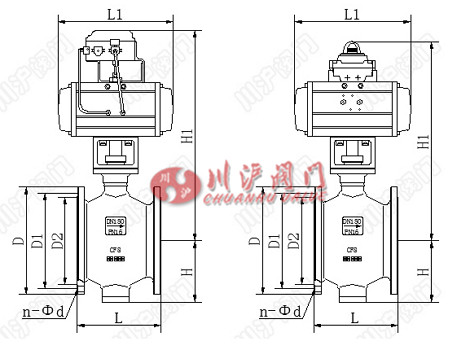

氣動偏心調節球閥 結構尺寸圖

氣動偏心調節球閥 結構圖

氣動偏心調節球閥 連接尺寸
公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 法蘭式 102 102 114 124 143 165 194 213 229 243 297 338
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 293 312 317 360 393 423 482 568 610 755 / /
L1 140 164 164 190 210 247 276 348 378 524 / /
PN1.6MPa法蘭連接尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
