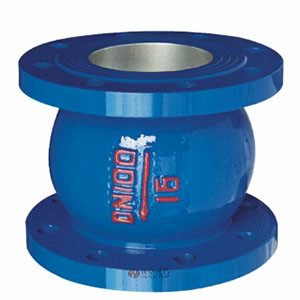

消聲止回閥 | H41X
消聲止回閥 產品說明
H41X,HC41X(B型),H41X-16T型消聲止回閥適用于給、排水管道,閥瓣采用進出口兩端中心軸導向,啟閉靈活,可水平定裝或垂直安裝。閥瓣采用彈簧加載,其快速關閉能有效地減小水錘壓力,密封性能好,關閉無噪聲。
消聲止回閥具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
消聲止回閥 產品特點
型號 | 公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 工作溫度 (℃) |
適用介質 | |
---|---|---|---|---|---|
殼體 | 密封 | ||||
H41X | 1.0 | 1.5 | 1.1 | ≤80 | 潔凈水 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 |

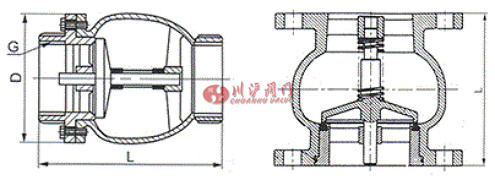

消聲止回閥 結構尺寸圖
消聲止回閥 連接尺寸
型號 | H41X??????H41H-P?????H41H-T | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 | 545 | 580 |
