當前位置:首頁 > 產品中心 > 止回閥止回閥

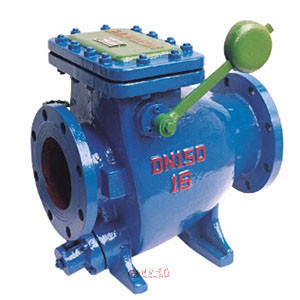

微阻緩閉消聲止回閥 | HH46X
微阻緩閉消聲止回閥 產品說明
微阻緩閉止回閥用于給排水管道,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行。
微阻緩閉消聲止回閥 產品特點
公稱壓力(MPa) | 1.0 | 1.6 | 2.5 | |
---|---|---|---|---|
密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | |
適用溫度(℃) | WCB≤350,HT200≤200 | |||
材料 | 閥體、閥蓋 | HT200,WCB | ||
閥瓣 | 橡膠組合件 | |||
閥軸 | 不銹鋼 |

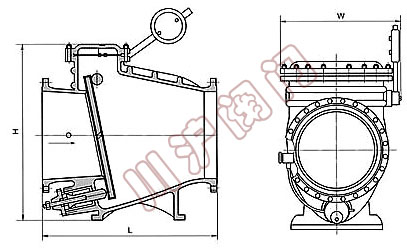

微阻緩閉消聲止回閥 結構尺寸圖
微阻緩閉消聲止回閥 連接尺寸
通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1400 | 1500 |
H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 | 950 | 1100 | 1200 | 1550 | 1700 |
W | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 | 800 | 900 | 990 | 1120 | 1300 |
