底閥 | H42X
底閥 產品說明
底閥由閥體、閥蓋、閥瓣、密封圈和墊片等部件組成,底閥的閥瓣有單瓣、雙瓣和多瓣等幾個類型。底閥在接入管路后,液體介質從閥蓋方向進入閥體,液體的壓力作用于閥瓣,使得閥瓣被打開允許介質流過,當閥體內的介質壓力變化或消失時,閥瓣關閉阻止介質倒流。
底閥 產品特點
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
---|---|---|---|---|---|
強度(水)MPa | 密封(水)MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
底閥 結構尺寸圖
底閥 連接尺寸
型號 | 公稱通徑DN(mm) | 尺寸 | 重量 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |

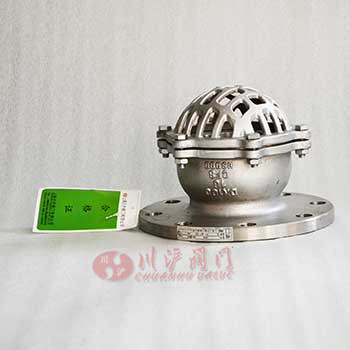

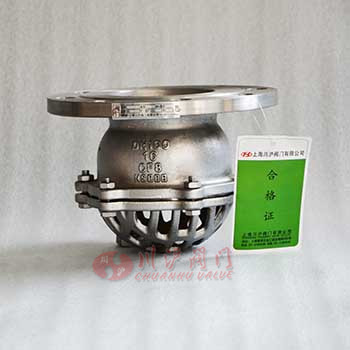

底閥圖片
