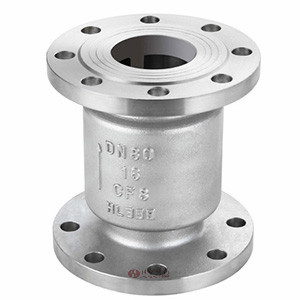

立式升降止回閥 | H42W/H

立式升降止回閥

立式升降止回閥 產品說明
立式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，法蘭升降式止回閥只能安裝在垂直管道上，它的流體阻力系數較大,但密封性較旋啟式止回閥好。
執行標準
設計規范：GB/T 12233 結構長度：GB/T 12221 連接法蘭：JB/T 79,HG20592,GB9113,ANSI 試驗與檢驗：JB/T 9092,GB/T13927 壓力-溫度：GB/T 9131 產品標識：GB/T 12220

立式升降止回閥 產品特點
公稱壓力（MPa） 1.6 2.5 4.0
密封試驗壓力（MPa） 1.76 2.75 4.4
殼體試驗壓力（MPa） 2.4 3.75 6.0
適用溫度（℃） WCB≤350，304/316≤200
材料 閥體 WCB,304,316
閥座 WCB,304,316
閥瓣 WCB,304,316
密封圈 合金鋼，司太立
墊片 石墨，聚四氟乙烯

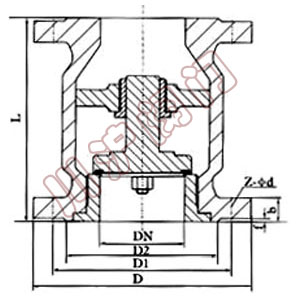

立式升降止回閥 結構尺寸圖

立式升降止回閥結構圖

立式升降止回閥 連接尺寸
公稱壓力 公稱通徑
DN		 尺寸
L D D1 D2 b Z-Φ
系列1 系列2

1.6MPa

2.5MPa

4.0MPa

 15 85 85 95 65 45 16 4-Φ14
20 95 95 105 75 55 16 4-Φ14
25 100 105 115 85 65 16 4-Φ14
32 105 150 135 100 78 16 4-Φ14
40 115 160 145 110 88 18 4-Φ14
50 125 170 160 125 100 20 4-Φ14
65 145 180 180 145 120 22 8-Φ18
80 155 200 195 160 135 22 8-Φ18
100 210 210 230 190 160 24 8-Φ23
125 275 275 275 220 188 28 8-Φ25
150 225 300 300 250 218 30 8-Φ25
200 380 380 360 310 278 34 12-Φ25

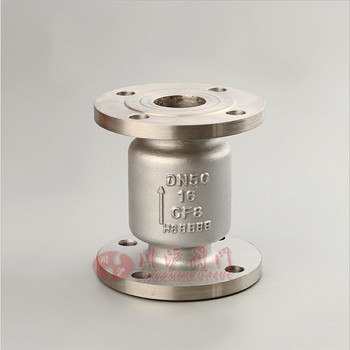

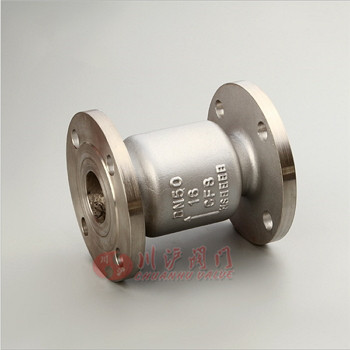

立式升降止回閥圖片

立式升降止回閥圖片 立式升降止回閥圖片
