產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 止回閥止回閥
旋啟式襯氟止回閥 | H44F46

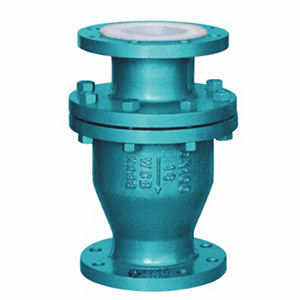

旋啟式襯氟止回閥圖片

旋啟式襯氟止回閥 產品說明
旋啟式襯氟止回閥(又稱逆止閥)這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止方向流動,適合在強腐蝕性介質使用,如濃硫酸、稀硫酸、濃鹽酸、稀鹽酸等。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。

旋啟式襯氟止回閥 產品特點
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 緊固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8

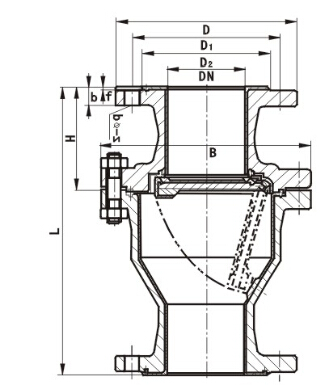

旋啟式襯氟止回閥 結構尺寸圖

旋啟式襯氟止回閥結構圖

旋啟式襯氟止回閥 連接尺寸
公稱通徑 PN1.0(1.0MPa)主要外型尺寸和連接尺寸mm 重量
DN L D D1 D2 f b Z-d B H kg
25 160 115 85 58 3 14 4-14 128 70 6
32 180 135 100 59 3 16 4-18 140 80 7
40 200 145 110 78 3 16 4-18 160 85 8
50 230 160 125 88 3 18 4-18 178 90 10
65 290 180 145 108 3.5 18 4-18 205 110 15
80 310 195 180 124 3.5 20 4-18 230 130 20
100 350 215 180 144 4 20 8-18 255 140 26
125 400 245 210 174 4 20 8-18 305 145 55
150 480 280 240 199 5 22 8-23 345 160 70
200 500 335 295 254 5 24 8-23 415 180 83
250 550 390 350 309 5 26 12-23 490 220 120
300 620 440 400 363 5 30 12 -23 560 240 300
