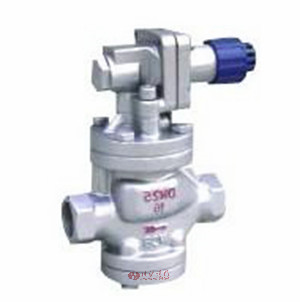

內螺紋連接蒸汽減壓閥 | YG13H
內螺紋連接蒸汽減壓閥 產品說明
YG13H型蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。改善了流線分布,降低了噪聲。改進了密封面結構,延長了密封面壽命。主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。
內螺紋連接蒸汽減壓閥 性能指標
公稱壓力(Mpa) | 1.0 | 1.6 |
---|---|---|
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
高進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
小壓差(Mpa) | 0.05 | 0.07 |
滲漏量 | GB12245-1989 |
內螺紋連接蒸汽減壓閥 零件材質
零件名稱 | 零件材料 |
---|---|
閥體 閥蓋 底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
缸套 活塞 | 鋁鐵青銅 |
膜片 | PH15-7Mo |
活塞環 | 對位聚苯 |
導閥座 導閥瓣 | 2Cr13 |
主閥彈簧 | 50CrVA |
導調主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
內螺紋連接蒸汽減壓閥 流量系數
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
內螺紋連接蒸汽減壓閥 結構尺寸圖
內螺紋連接蒸汽減壓閥 連接尺寸
公稱通徑 | G | L | H | H1 |
---|---|---|---|---|
15 | 1/2" | 140 | 160 | 65 |
20 | 3-4" | 140 | 160 | 65 |
25 | 1" | 160 | 168 | 68 |
32 | 1-1/4" | 180 | 185 | 75 |
40 | 1-1/2" | 200 | 185 | 78 |
50 | 2" | 230 | 193 | 88 |
