產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 減壓閥減壓閥
直接作用可調減壓閥 | 200P

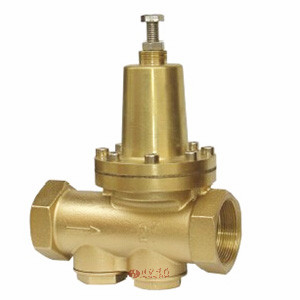

直接作用可調減壓閥圖片

直接作用可調減壓閥 產品說明

200P直接作用可調減壓閥由主閥和導閥兩部分組成。200P直接作用可調減壓閥主閥主要閥座、主閥盤、活塞、缸套、彈簧等零件組成 200P直接作用可調減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。 ?

直接作用可調減壓閥 性能指標
公稱壓力(Mpa) 1.0 1.6
殼體試驗壓力(Mpa)* 1.5 2.4
密封試驗壓力(Mpa) 1.0 1.6
高進口壓力(Mpa) 1.0 1.6
出口壓力范圍(Mpa) 0.09-0.8 0.1-1.2
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
滲漏量 0
工作溫度 0℃-80℃
直接作用可調減壓閥 零件材質
零件名稱 零件材料
閥體 閥蓋 銅合金
閥座 H62
閥瓣 H62
閥桿 H62
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn
過濾器 不銹鋼
直接作用可調減壓閥 流量系數
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 0.5 0.6 1.2 1.8 3.0 5.0

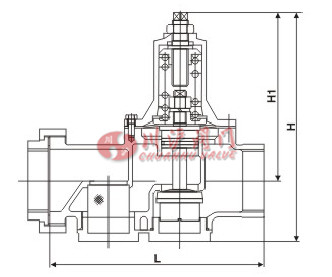

直接作用可調減壓閥 結構尺寸圖

直接作用可調減壓閥結構圖

直接作用可調減壓閥 連接尺寸
DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120
