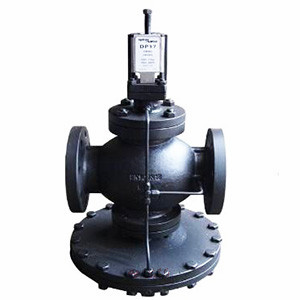

DP17斯派莎克減壓閥 | DP17
DP17斯派莎克減壓閥 產品說明
本系列 斯派莎克減壓閥 是本公司參考國外先進產品而研制開發成功的新型先導式超大膜片減壓閥,本產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料,并大大加工了工作面積,因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。
本產品的另一個突出的特點為:同一個閥體上可安裝和互換多個導閥在穩壓的同時,實現溫度控制、上游壓力的控制、遠程的開關控制等。
DP17斯派莎克減壓閥 性能指標
公稱壓力(Mpa) | 2.5 |
---|---|
殼體試驗壓力(Mpa)* | 3.75 |
密封試驗壓力(Mpa) | 2.5 |
高進口壓力(Mpa) | 2.5 |
出口壓力范圍(Mpa) | 0.02-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 |
流量特性偏差(Mpa)P2G | GB12244-1989 |
滲漏量 | GB12245-1989 |
DP17斯派莎克減壓閥 零件材質
零件名稱 | 零件材料 |
---|---|
閥體?閥蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
調節彈簧 | 60Si2Mn |
DP17斯派莎克減壓閥 流量系數
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |

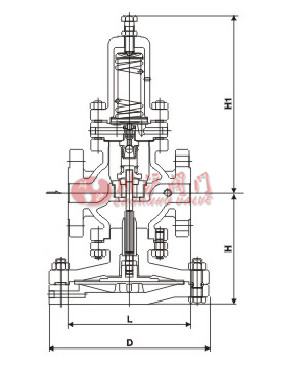

DP17斯派莎克減壓閥 結構尺寸圖
DP17斯派莎克減壓閥 連接尺寸
DN | L | H1 | H | D |
---|---|---|---|---|
15 | 147 | 235 | 145 | 207 |
20 | 154 | 235 | 145 | 207 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 250 | 160 | 220 |
40 | 16 | 250 | 160 | 220 |
50 | 230 | 270 | 180 | 220 |
