加大薄膜型高靈敏度減壓閥 | YT11H

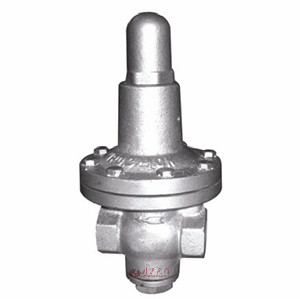

加大薄膜型高靈敏度減壓閥圖片

加大薄膜型高靈敏度減壓閥 產品說明

加大薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路

加大薄膜型高靈敏度減壓閥和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。
本系列的加大薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路.

加大薄膜型高靈敏度減壓閥是參考國外同類產品研制開發的，屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化的傳感特別明顯，下游壓力的微小變化（例如0.01MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。?

加大薄膜型高靈敏度減壓閥 性能指標
公稱壓力(Mpa) 1.6
殼體試驗壓力(Mpa)* 2.4
密封試驗壓力(Mpa) 1.6
高進口壓力(Mpa) 1.6
出口壓力范圍(Mpa) 0.03-1.0
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
滲漏量 GB12245-1989
加大薄膜型高靈敏度減壓閥 零件材質
零件名稱 零件材料
閥體 閥蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
膜片 1Cr18Ni9Ti
調節彈簧 60Si2Mn
加大薄膜型高靈敏度減壓閥 流量系數
DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 1.2 2.2 4 7 12 19
加大薄膜型高靈敏度減壓閥 結構尺寸圖

加大薄膜型高靈敏度減壓閥結構圖

加大薄膜型高靈敏度減壓閥 連接尺寸
DN G L H1 H D
15(1/2") Rc1/2" 95 55 170 100
20(3/4") Rc3-4" 95 55 170 100
25(1") Rc1" 100 60 190 120
32(1-1/4") Rc1-1/4" 165 75 220 150
40(1-1/2") Rc1-1/2" 190 90 250 180
50(2") RG2" 200 110 300 220
