直接作用式波紋管減壓閥 | Y44H/Y

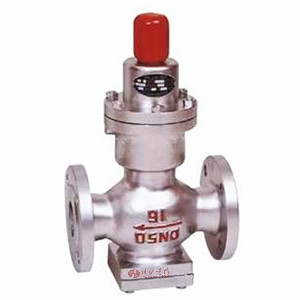

直接作用式波紋管減壓閥圖片

直接作用式波紋管減壓閥 產品說明

直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。

直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。

直接作用式波紋管減壓閥 性能指標
公稱壓力（MPa） 0.6 1.0 1.6
殼體試驗壓力（MPa） 0.9 1.5 2.4
密封試驗壓力（MPa） 0.6 1.0 1.6
高進口壓力（MPa） 0.6 1.0 1.6
出口壓力范圍（MPa） 0.05-0.4 0.1-0.8 0.1-1.0
壓力特性偏差（MPa）△P2P GB12244-1989
流量特性偏差（MPa）△P2G GB12244-1989
小壓差（MPa） 0.1 0.15 0.15
滲漏量 GB12245-1989
直接作用式波紋管減壓閥 零件材質
零件名稱 零件材料
閥體、閥蓋 WCB
底蓋 WCB
閥座、閥瓣 2Cr13
波紋管 1Cr18N9Ti
波紋管上墊 2Cr13
波紋管下墊 2Cr13
號向座 2Cr13
主閥彈簧 50CrVA
調節彈簧 60S12Mn
直接作用式波紋管減壓閥 流量系數
DN 15 20 25 32 40 50 65 80 100
Cv 1 25 4 6.5 9 16 25 36 64

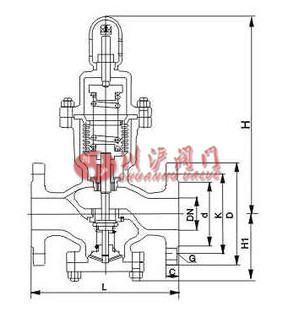

直接作用式波紋管減壓閥 結構尺寸圖

直接作用式波紋管減壓閥結構圖

直接作用式波紋管減壓閥 連接尺寸
公稱通徑DN 外形尺寸 連接尺寸
L H H1 PN1.6MPa PN1.6MPa PN1.6MPa
0.6/1.0MPa 1.6MPa D K n-Φ d C D K n-Φ d C D K n-Φ d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 1080 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 150 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
