Y型拉桿伸縮過濾器 | YSTF

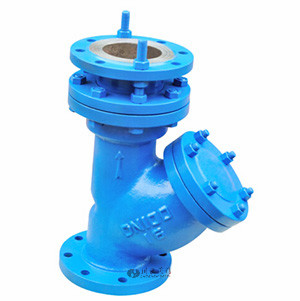

Y型拉桿伸縮過濾器圖片

Y型拉桿伸縮過濾器 產品說明
Y型拉桿伸縮過濾器是上海川滬閥門為滿足客戶特殊工況要求在積極吸收國內外先進技術的基礎上開發的一種新型Y型過濾器,是普通Y型過濾器的改進產品。該過濾器具有普通Y型過濾器的優點,又具有伸縮性,滿足特殊工況的管道補償要求。
Y型拉桿伸縮過濾器為—Y型過濾器及伸縮接頭組合、直接為建筑,多層建筑或工廠內之給排水配合中使用,常裝置于減壓閥、泄壓閥、定水位閥或其它主要設備之端,使淤泥埋什物或安裝拆卸以保閥頭或設備之正常使用。

Y型拉桿伸縮過濾器 技術參數
零件名稱 管體 濾網 伸縮拉桿 O形圈
材料 碳鋼、不銹鋼 不銹鋼 碳鋼鍍鋅 丁腈橡膠

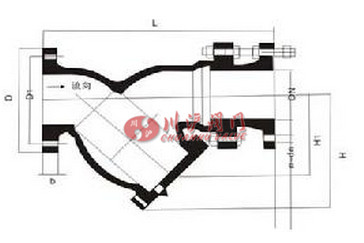

Y型拉桿伸縮過濾器 結構尺寸圖

Y型拉桿伸縮過濾器結構圖

Y型拉桿伸縮過濾器 連接尺寸
公稱通徑 DN 產品代號 L H1 H D D1 Dn n
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
50 YSTF-0050 300±12 100 145 185 165 125 125 18 4 4 4
80 YSTF-0080 380±15 145 205 200 200 160 160 18 8 8 8
100 YSTF-0100 430±215 165 235 220 220 180 180 18 8 8 8
150 YSTF-0150 550±15 230 320 280 285 240 240 22 8 8 8
200 YSTF-0200 650±25 320 440 340 340 295 295 22 8 8 12
250 YSTF-0250 775±25 370 510 395 405 350 355 26 12 12 12
300 YSTF-0300 900±25 450 550 445 460 400 410 26 12 12 12
350 YSTF-0350 1020±530 500 600 500 520 460 470 28 16 16 16
400 YSTF-0400 1150±030 620 640 565 580 515 525 30 16 16 16

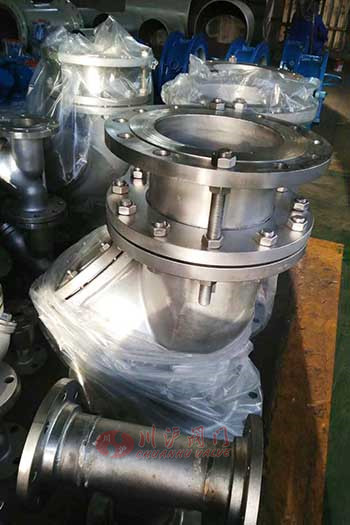

Y型拉桿伸縮過濾器圖片

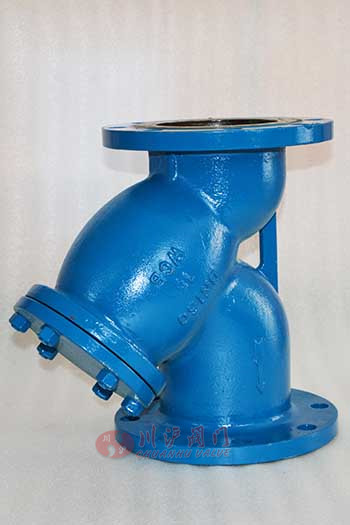

Y型拉桿伸縮過濾器圖片 Y型拉桿伸縮過濾器圖片
