產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 過濾器過濾器
Y型過濾器 | GL41H

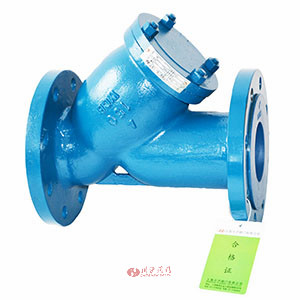

Y型過濾器圖片

Y型過濾器 產品說明
Y型過濾器(水過濾器)屬于管道粗過濾器系列,也可用于氣體或其他介質大顆粒物過濾,安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。我公司所生產的Y型過濾器(水過濾器)能根據客戶具體要求(特殊壓力、特殊口徑)定制。Y型過濾器(水過濾器)具有制造簡單、安裝清洗方便、納污量大等優點。相關產品有:籃式過濾器、自動反沖洗過濾器、T型過濾器、手搖刷式過濾器等。
Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。Y型過濾器具有結構先進,阻力小,排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目,通氣網為10~100目,通油網為100~480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

Y型過濾器 技術參數
主要技術參數 主要零部件材料
型號 PN 殼體實驗壓力 工作壓力 零件名稱 管體 濾網 伸縮拉桿 O形圈
GL41H 1.0 1.5 1.0 材質 鑄鐵、碳鋼、不銹鋼 不銹鋼 碳鋼鍍鋅 丁腈橡膠
GL41H 1.6 2.4 1.6

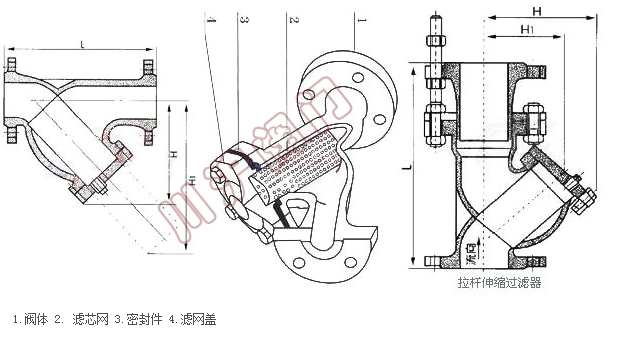

Y型過濾器 結構尺寸圖

Y型過濾器結構圖

Y型過濾器 連接尺寸
DN "英寸 L H H1 拉桿伸縮過濾器 參考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150 3
25 1 160 80 160 3.8
32 1 1/4 180 90 180 6
40 1 1/2 200 100 240 7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150 312
400 16 800 700 1360 500
450 18 850 790 1480 700
500 20 900 875 1650 900

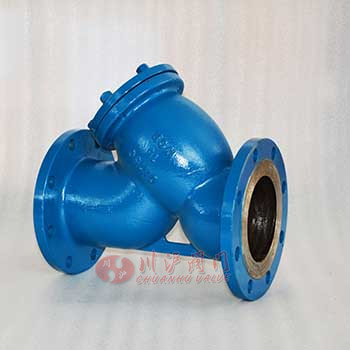

Y型過濾器圖片

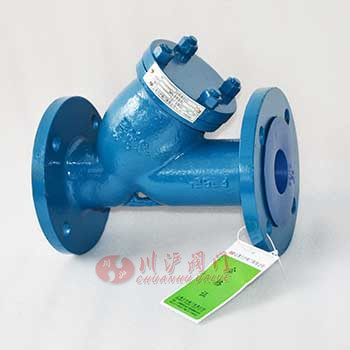

Y型過濾器圖片 Y型過濾器圖片
