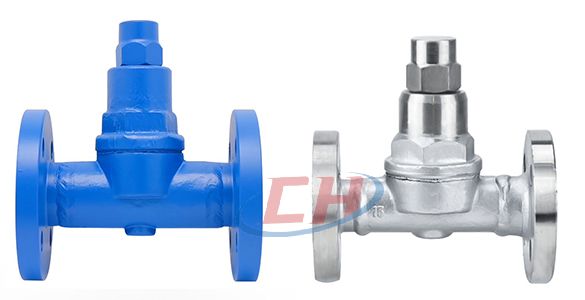

可調雙金屬片疏水閥 | TB
可調雙金屬片疏水閥 產品說明
TB3F、TB5F、TB6F、TB11F可調雙金屬片溫度調整型蒸汽疏水閥適用于散熱器、換熱器、夾套蝸、加熱盤管、烘干機、消毒器等。雙金屬溫調式蒸汽疏水閥排放溫度可再調整,安裝姿勢自由,內部全不銹鋼,利用高溫度凌潔水成水封式,有效減少蒸汽泄漏,動作靈敏抗水擊無噪聲,排空性能優良結構簡單容易維修保養,適用高溫度蒸汽管線。
特點
1、新型SCCV關閉系統設計,關閉可靠,壽命長久。
2、排放溫度可調整,有效地利用高溫凝結水中的顯熱,節能效果顯著。
3、排放溫度在管網運行時就可進行,并可任意角度安裝。
4、閥前始終存有高溫凝結水,形成可靠的水封,無蒸汽泄漏。
5、抗水擊,排空氣性能優良。
6、動作時無噪音,有利于保護環境。
7、通汽初始,閥門全部開啟,低溫冷凝水和空氣迅速排除,大大縮短設備啟動時間。
8、內部零件全部用不銹鋼制造,抗腐蝕、汽蝕。
可調雙金屬片疏水閥 技術參數
工作壓力范圍 | 0.05-1.6MPa |
---|---|
閥體閥蓋 | WCB、304 |
閥座 | 2Cr13、304 |
最高允許工作溫度 | 325℃ |
熱敏感元件 | 雙金屬片 |
過濾網 | 不銹鋼 |

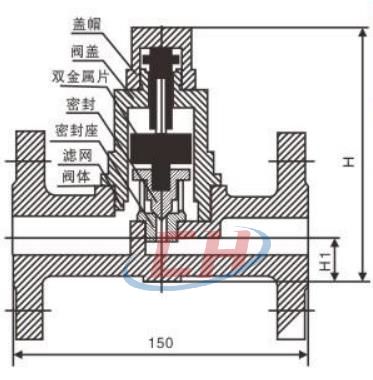

可調雙金屬片疏水閥 結構尺寸圖
可調雙金屬片疏水閥 連接尺寸
型號、規格、外形尺寸表 | |||||
---|---|---|---|---|---|
型號 | 公稱通徑 | L (mm) |
H (mm) |
H1 (mm) |
φ(mm) |
TB11F-16C TB11F-16P TB11F-25C TB11F-25P TB11F-40C TB11F-40P |
15 | 150 | 100 | 25 | 60 |
20 | 150 | 100 | 25 | 60 | |
25 | 160 | 105 | 30 | 60 | |
32 | 230 | 151.5 | 31.5 | 66 | |
40 | 230 | 151.5 | 31.5 | 66 | |
50 | 230 | 122 | 37 | 66 |
