膜盒式蒸汽疏水閥 | CS16H/CS46H

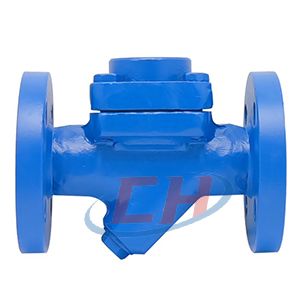

膜盒式蒸汽疏水閥圖片

膜盒式蒸汽疏水閥 產品說明

CS16H、CS46H膜盒式蒸汽疏水閥(蒸汽壓力平衡式)是目前國際上常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏,工作時閥前存有高溫凝結水,無蒸汽泄漏,節能效果顯著。
膜盒式蒸汽疏水閥的優點是:自動排空氣,體積小,不怕凍,任意位置都可安裝;維護方便,在管線上可以檢查修理和更換零件;大背壓率 ≤80% ,膜盒堅固,使用壽命長。 膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水,使用范圍很廣。
工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒,內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時,管道出現低溫冷凝水,膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高,膜盒內充液開始蒸發,膜盒內壓力上升,膜片帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉,膜盒隨蒸汽溫度變化控制閥門開關,起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
結構特點
1、出色的排空氣能力,可耐過熱的蒸汽和水錘。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、閥內裝膜盒,有單組、雙組、多組。適用于大排量場合。
4、感溫元件,耐蝕性強,使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種,小型輕量,立式安裝效果佳,亦可任意角度安裝。

膜盒式蒸汽疏水閥 技術參數
工作壓力范圍 0.05-1.6MPa
閥體閥蓋 WCB、304
閥座 2Cr13、304
最高允許工作溫度 325℃
熱敏感元件 不銹鋼膜盒
過濾網 不銹鋼

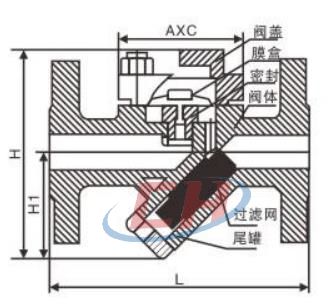

膜盒式蒸汽疏水閥 結構尺寸圖

膜盒式蒸汽疏水閥結構圖

膜盒式蒸汽疏水閥 連接尺寸
型號、規格、外形尺寸表
型號 公稱通徑 L
(mm)
H1
(mm)
H2
(mm)
AxC
(mm)
  CS46H-16C
CS46H-16P
CS46H-25C
CS46H-25P
CS46H-40C
CS46H-40P
15 150 58 62 72
20 150 58 62 72
25 160 58 62 72
32 200 65 87 95
40 230 65 87 95
50 230 65 87 9550
