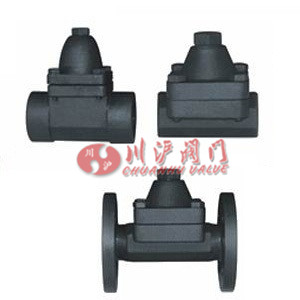

雙金屬片式疏水閥 | CS47H/CS17H
雙金屬片式疏水閥 產品說明
S17H/CS47H/CS67H雙金屬片式疏水閥是熱靜力型疏水閥中結構堅固的疏水閥。它的優點是:不怕水擊,耐高壓,體積小,重量輕,不怕凍,能自動排空氣,任意位置都可安裝;背壓率大于 80% 。
該疏水閥適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水,使用范圍很廣。
特點
1.可調整凝結水的排放溫度,有效地利用凝結水的顯熱
2.閥前始終有凝結水,形成水封,無蒸汽泄漏
3.可任意角度安裝,并隨時可調整排水溫度
4.抗水擊,排氣性能優良
5.球面關閉方式,使用壽命長
工作原理
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時,管道出現低溫冷凝水,雙金屬片是平展的,閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高,雙金屬片感溫元件開始彎曲變形,并把閥心推向關閉位置。在冷凝水達到飽和溫度之前,疏水閥完全關閉。閥前始終存有高溫凝結水,無蒸汽泄漏,節能效果好。
雙金屬片式疏水閥 技術參數
項 目 | 型號 | 單位 | ||
---|---|---|---|---|
CS17H一16C CS47H一16C CS67H一16C |
CS17H一25 CS47H一25 CS67H一2S |
CS17H-40 CS47H-40 CS67H一40 |
||
公稱壓力 | 1.6 | 2,5 | 4.O | MPa |
殼體試驗壓力 | 2.4 | 3.8 | 6.0 | |
高工作壓力 | 1.6 | 2.5 | 4.0 | |
高工作溫度 | 203 | 220 | 247 | ℃ |
高允許溫度 | 425 | 425 | 425 | |
工作介質 | 蒸汽、凝結水 |

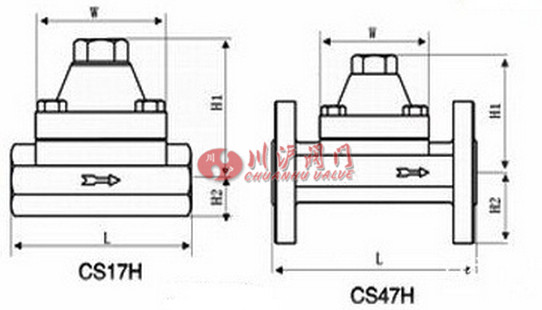

雙金屬片式疏水閥 結構尺寸圖
雙金屬片式疏水閥 連接尺寸
產品型號 | 通徑 (mm) | 連接方式 | 工作壓力 范圍 (Mpa) |
高充許 溫度(℃) |
閥體材料 | 外形尺寸 | |||
---|---|---|---|---|---|---|---|---|---|
L | H1 | H2 | W | ||||||
LTB6 (CS17H-16C) |
15-25 | 螺紋 | 0.01-1.6 | 220 | WBC??A105 | 95 | 111 | 23 | 60 |
LTB6F CS47H-16C |
15 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 150 | 111 | 23 | 60 |
20 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 160 | 111 | 23 | 60 | |
25 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 160 | 111 | 26 | 60 | |
32 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 210 | 118 | 27 | 61 | |
40 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 230 | 123 | 30 | 66 | |
50 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 230 | 123 | 30 | 66 | |
(LTB6W) CS67H-16C |
15 | 承插焊 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 |
20 | 承插焊 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 | |
25 | 承插焊 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 | |
(TB11) CS17H-16C |
15 | 螺紋 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 |
20 | 螺紋 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 | |
25 | 螺紋 | 0.01-1.6 | 220 | WBC??A105 | 95 | 106 | 35 | 58 | |
(TB11F) CS47H-16C |
15 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 150 | 111 | 23 | 60 |
20 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 160 | 111 | 23 | 60 | |
25 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 160 | 111 | 26 | 60 | |
32 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 210 | 118 | 27 | 61 | |
40 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 230 | 123 | 30 | 66 | |
50 | 法蘭 | 0.01-1.6 | 220 | WBC??A105 | 230 | 123 | 30 | 66 | |
LTB3 CS17H-16C |
15 | 螺紋 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 |
20 | 螺紋 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 | |
25 | 螺紋 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 | |
LTB3F CS17H-16C |
15 | 法蘭 | 0.1-1.6 | 350 | WBC??A105 | 150 | 80 | 23 | 54 |
20 | 法蘭 | 0.1-1.6 | 350 | WBC??A105 | 15. | 80 | 23 | 54 | |
25 | 法蘭 | 0.1-1.6 | 350 | WBC??A105 | 160 | 80 | 23 | 54 | |
LTB3W CS17H-16C |
15 | 承插焊 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 |
20 | 承插焊 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 | |
25 | 承插焊 | 0.1-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 | |
LTB5 CS67H-16C |
15-25 | 螺紋 | 0.01-1.6 | 350 | WBC??A105 | 85 | 90 | 20 | 62 |
LTB5F CS17H-16 |
15-20 25 |
法蘭 | 0.01-1.6 | 350 | WBC??A105 | 150 160 |
80 | 23 | 54 |
(LTB5W) CS67H-16C |
15-25 | 承插焊 | 0.01-1.6 | 350 | WBC??A105 | 85 | 80 | 23 | 54 |
