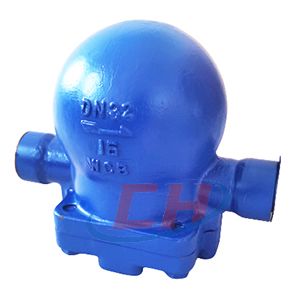

杠桿浮球式疏水閥 | FT14H
杠桿浮球式疏水閥 產品說明
性能、優點
杠桿浮球式疏水閥FT14H能連續排放飽和凝結水加熱設備不會有水積聚,從而獲得最高的熱效率。
蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度,工作連續,性能穩定。
排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體,無氣鎖現象,工作平穩無噪音。
密封性能卓越密封件采用球面結構,工作時無集中磨損使用壽命長。
用途
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況,能自動、迅速、連續地排除凝結水,有效地阻止蒸汽泄漏,并獲得最好的加熱效果。
工作原理
該閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體,當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水,當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉排水閥座孔。

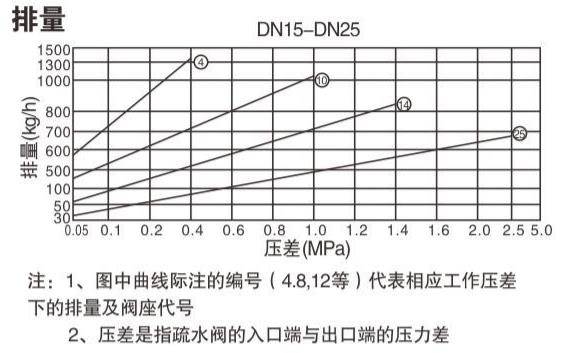

杠桿浮球式疏水閥 排量

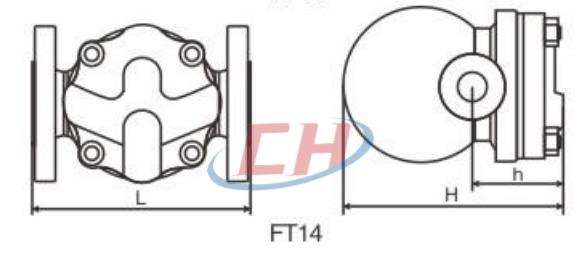

杠桿浮球式疏水閥 結構尺寸圖
杠桿浮球式疏水閥 連接尺寸
型號、規格、外形尺寸表 | ||||||
---|---|---|---|---|---|---|
型號 | 公稱通徑 | L(mm) | H(mm) | H1(m?m) | φ(mm) | AxC (mm) |
FT14H-16C FT14H-16P FT14H-25C FT14H-25P FT14H-40C FT14H-40P |
15 | 140 | 148 | 70 | 112.5 | 95x95 |
20 | 140 | 148 | 70 | 112.5 | 95x95 | |
25 | 140 | 158 | 70 | 112.5 | 95x95 | |
32 | 270 | 240 | 80 | 150 | 147x147 | |
40 | 270 | 240 | 80 | 150 | 147x147 | |
50 | 270 | 240 | 80 | 150 | 147x147 |
