產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動球閥電動球閥
電動V型對夾球閥 | CHVQ970F

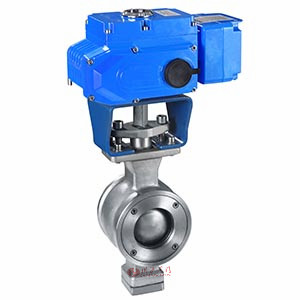

電動V型對夾球閥圖片

電動V型對夾球閥 產品說明
電動V型對夾球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。
電動V型對夾球閥配AC220V、DC24V、AC380V開關型電動執行器，帶無源觸點反饋。也可以配智能型電動執行器，實現智能化現場操作功能。

電動V型對夾球閥 技術參數
公稱通徑 DN25-300mm
連接方式 對夾
執行器選配 CHV系列(開關型、調節型)、CHQ系列(開關型、調節型)
控制方式 開關型（電開、電關）、調節型
公稱壓力 PN16、25bar（如需更高壓力訂貨時注明）
電源電壓 AC220V、AC380V、DC24V（其它特制）
介質溫度 W1:-40-180℃、W2:-40 - 300℃
W3:-30 - 425℃、W4:-40 -425℃
環境溫度 標準型：-20 - 80℃
防護等級 IP55、IP65、IP67
閥體材質 碳鋼(C)、不銹鋼(P4、P6)
密封材質 聚四氟乙烯(F)、對位聚苯(PPL)
金屬硬密封(H)、硬質合金合金(Y)
電動V型對夾球閥 連接尺寸
公稱通徑mm DN15-DN300
材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用 工況 適用介質 蒸汽、水、油品 醋酸類
適用溫度 -28℃ - 300℃

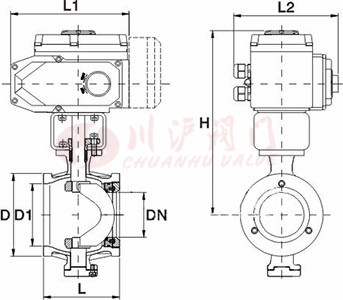

電動V型對夾球閥 結構尺寸圖

電動V型對夾球閥結構圖

電動V型對夾球閥 連接尺寸
主要外形尺寸-PN16（16bar）
公稱通徑
[N		 連接尺寸mm 執行器選配
L L1 L2 H D D1
25 50 165 150 245 68 38 CHV-005 CHQ-010
32 60 165 150 255 78 42 CHV-010 CHQ-010
40 60 165 150 260 85 50 CHV-020 CHQ-015
50 75 165 150 270 100 60 CHV-020 CHQ-020
65 85 190 170 300 120 75 CHV-040 CHQ-030
80 100 190 170 305 130 94 CHV-060 CHQ-030
100 110 190 170 315 158 110 CHV-080 CHQ-040
125 135 270 220 370 180 135 CHV-100 CHQ-050
150 160 270 220 390 216 165 CHV-120 CHQ-060
200 200 270 220 415 268 210 CHV-140 CHQ-080
250 240 270 220 465 325 260 CHV-160 CHQ-090

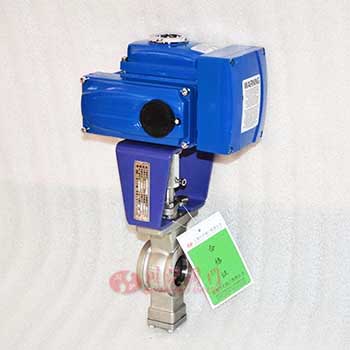

電動V型對夾球閥圖片

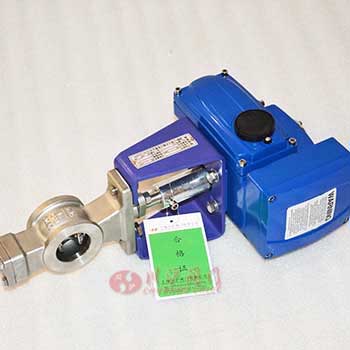

電動V型對夾球閥圖片 電動V型對夾球閥圖片
