當前位置:首頁 > 產品中心 > 電動球閥電動球閥

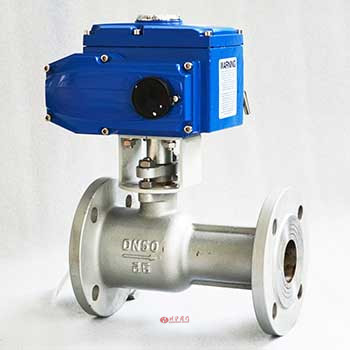

電動高溫球閥 | CHQ941H
電動高溫球閥 產品說明
電動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。廣泛用于石油、化工、橡膠、造紙、制藥等行業,可替代截止閥、柱塞閥、快速排污閥。適用介質:水、蒸汽、導熱油等酸類介質。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
電動高溫球閥 材質
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB | |||||||||||
閥體形式 | 兩段式鑄造球閥 | |||||||||||
連接形式 | 法蘭式 | |||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||
密封填料 | 柔性石墨、金屬纏繞墊片 | |||||||||||
流量特性 | 近似快開型 | |||||||||||
動作范圍 | 0~90° | |||||||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% | |||||||||||
基本誤差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死區 | ≤1%(可調) | |||||||||||
可調范圍 | 250:1 | 350:1 | ||||||||||
配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | |||||||||||
控制方式 | 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |

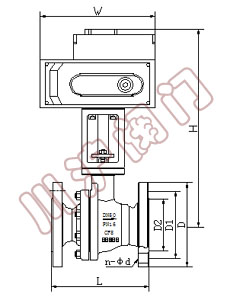

電動高溫球閥 結構尺寸圖
電動高溫球閥 連接尺寸
型號 | 規格 | 尺寸 | ||||||
---|---|---|---|---|---|---|---|---|
L | D | D 1 | D 2 | n-φd | H(參考值) | b | ||
CHQ941H | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 |
20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | |
25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | |
32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | |
40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | |
50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | |
65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | |
80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | |
100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 |

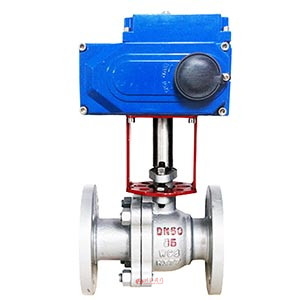

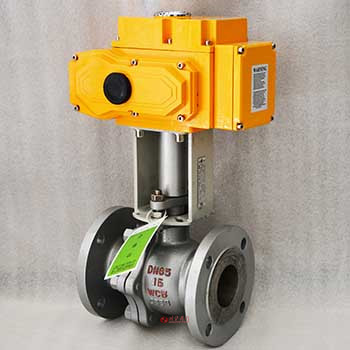

電動高溫球閥 圖片
