電動真空球閥 | GUD
電動真空球閥 產品說明
電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置,可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開、關或中間位置的控制。 球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
電動真空球閥 材質
零件名稱 | 材料名稱 | |||
---|---|---|---|---|
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |

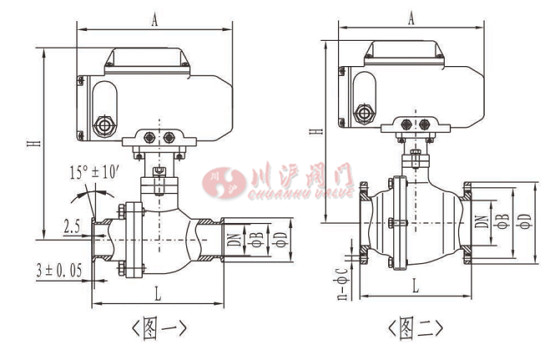

電動真空球閥 結構尺寸圖
電動真空球閥 連接尺寸
(圖一)快卸法蘭(KF)連接及外形尺寸(GB4982)
型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A |
---|---|---|---|---|---|---|
GUD-10/KF | 10 | 30 | 12.2 | 185 | 92 | 166 |
GUD-16/KF | 16 | 30 | 17.2 | 186 | 100 | |
GUD-25/KF | 25 | 40 | 26.2 | 201 | 114 | |
GUD-40/KF | 40 | 55 | 41,2 | 277 | 165 | 196 |
GUD-50/KF | 50 | 75 | 52.2 | 286 | 175 |
(圖二)活套法蘭連接及外形尺寸(GB/T6070)
型號 | 通徑 (DN) |
ΦD | ΦB | H | L | A | n-ΦC |
---|---|---|---|---|---|---|---|
GUD-10 | 10 | 55 | 40 | 185 | 92 | 166 | 4-6.5 |
GUD-16 | 16 | 60 | 45 | 186 | 100 | ||
GUD-20 | 20 | 65 | 50 | 200 | 114 | ||
GUD-25 | 25 | 70 | 55 | 201 | 114 | ||
GUD-32 | 32 | 90 | 70 | 219 | 140 | 4-9 | |
GUD-40 | 40 | 100 | 80 | 277 | 165 | 196 | |
GUD-50 | 50 | 110 | 90 | 286 | 175 | ||
GUD-63 | 63 | 130 | 110 | 310 | 186 | ||
GUD-80 | 80 | 145 | 125 | 320 | 198 | 8-9 | |
GUD-100 | 100 | 165 | 145 | 387 | 220 | 255 | |
GUD-125 | 125 | 200 | 175 | 415 | 266 | 8-11 | |
GUD-1B0 | 150 | 225 | 200 | 435 | 296 | ||
GUD-200 | 200 | 285 | 260 | 512 | 390 | 310 | 12-12 |

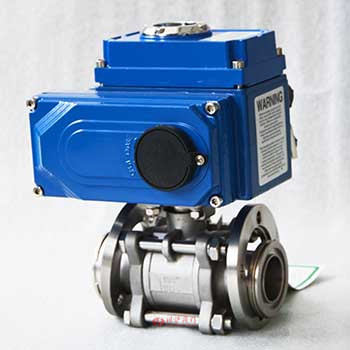

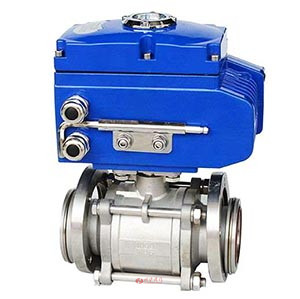

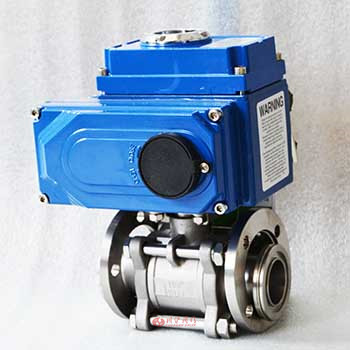

電動真空球閥實物圖
