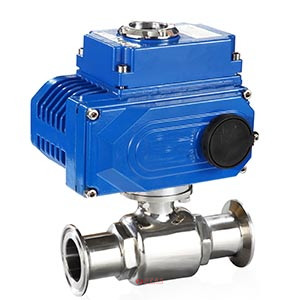

電動衛生級球閥 | CHQ981F
電動衛生級球閥 產品說明
電動衛生級球閥流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。閥體采用不銹鋼精制而成,流道內壁0.5um電子拋光,保持流體暢通無阻。電動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。
電動衛生級球閥 性能參數
公稱通徑 | 15~102mm |
---|---|
公稱壓力 | PN1.0MPa |
閥軸材質 | 不銹鋼 |
閥體材質 | 304/316/316L不銹鋼 |
球體材質 | 304/316/316L不銹鋼 |
閥座密封 | PTFE |
溫 度 | PTFE≤180℃ |
結構型式 | 快裝式、焊接式、螺紋式 |
適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
特 點 | 安全衛生,密封好、使用壽命長 |

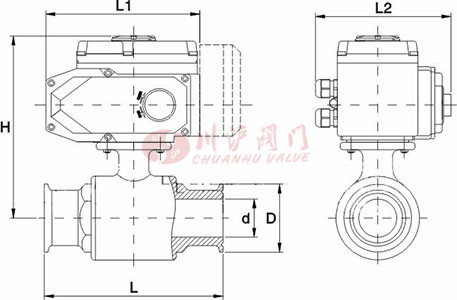

電動衛生級球閥 結構尺寸圖
電動衛生級球閥 連接尺寸
主要外形尺寸-PN16(16bar) | ||||||||
---|---|---|---|---|---|---|---|---|
公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||
L | L1 | L2 | H | d | D | |||
20 | 75 | 165 | 150 | 185 | 16.1 | 50.5 | CHV-005 | CHQ-010 |
25 | 85 | 165 | 150 | 190 | 22.4 | 50.5 | CHV-005 | CHQ-010 |
32 | 90 | 165 | 150 | 195 | 28.8 | 50.5 | CHV-010 | CHQ-010 |
38 | 112 | 165 | 150 | 210 | 35.1 | 50.5 | CHV-010 | CHQ-015 |
45 | 120 | 190 | 170 | 215 | 42 | 64 | CHV-015 | CHQ-020 |
51 | 145 | 190 | 170 | 220 | 47.8 | 64 | CHV-015 | CHQ-020 |
57 | 120 | 190 | 170 | 225 | 53 | 77.5 | CHV-015 | CHQ-020 |
63 | 145 | 190 | 170 | 265 | 59.5 | 77.5 | CHV-020 | CHQ-030 |
76 | 170 | 190 | 170 | 280 | 70 | 91 | CHV-020 | CHQ-030 |
89 | 170 | 190 | 170 | 290 | 85 | 106 | CHV-040 | CHQ-030 |
102 | 200 | 270 | 220 | 295 | 97 | 106 | CHV-060 | CHQ-040 |

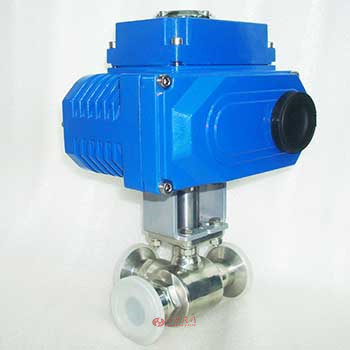

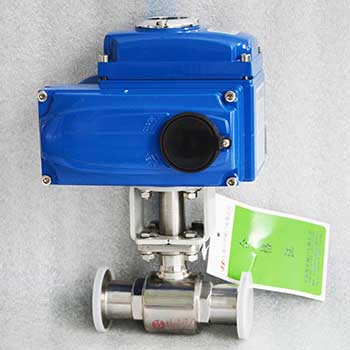

電動衛生級球閥 圖片
