電動防爆球閥 | CHExQ941F

電動防爆球閥圖片

電動防爆球閥產品說明

電動防爆球閥執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動防爆球閥防爆等級為dⅡBT4、防護等級為IP67、帶現場控制裝置。電動防爆球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動防爆球閥技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配PSQ、HQ、CH、361RS等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計

電動防爆球閥連接尺寸

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

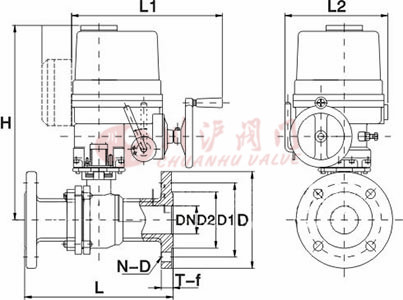

電動防爆球閥結構尺寸圖

電動防爆球閥結構圖

電動防爆球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	130	320	240	320	95	65	45	14-2	4-14	CHV-005	CHQ-010
20	140	320	240	325	105	75	55	16-2	4-14	CHV-005	CHQ-010
25	150	320	240	334	115	85	65	16-2	4-14	CHV-005	CHQ-010
32	165	320	240	341	135	100	78	18-2	4-18	CHV-005	CHQ-010
40	180	320	240	346	145	110	85	18-3	4-18	CHV-010	CHQ-020
50	200	350	260	365	160	125	100	20-3	4-18	CHV-010	CHQ-020
65	220	350	260	384	180	145	120	20-3	4-18	CHV-010	CHQ-020
80	250	370	290	343	195	160	135	20-3	8-18	CHV-020	LB-030
100	280	370	290	460	215	180	155	22-3	8-18	CHV-040	CHQ-040
125	320	420	350	533	245	210	185	22-3	8-18	CHV-060	CHQ-050
150	360	420	350	552	280	240	210	24-3	8-23	CHV-100	CHQ-060
200	400	420	350	603	335	295	265	24-3	12-23	CHV-200	CHQ-080

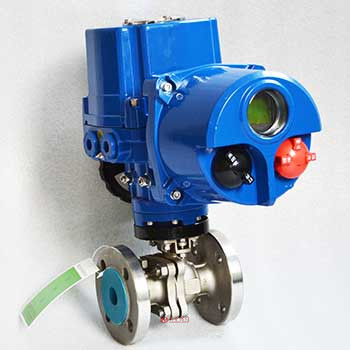

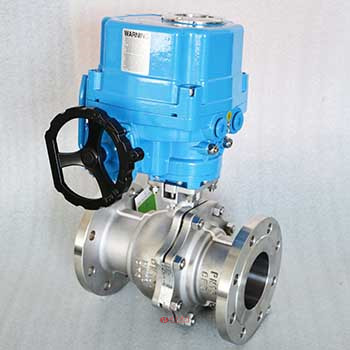

電動防爆球閥圖片

更多>> 產品列表

更多>> 閥門圖片列表

更多>> 其他閥門
