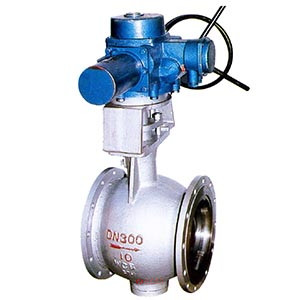

電動偏心半球閥 | CHPQ940F
電動偏心球閥 產品說明
電動偏心球閥執行器采用一體化設計,球閥采用板簧加載的可動閥座結構,閥座與球體不會產生卡阻或脫離等問題,密封可靠,使用壽命長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用,特別適用于含纖維、微小固體顆粒及料漿等介質??刂圃旒埞I(yè)的紙漿顯得尤為優越。啟閉件采用V型球缺結構,完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大,壓力損失小。電動偏心半球閥結構緊湊,通用性強,流量特性為近似等百分比,可調范圍大,大可調比為100:1。電動偏心半球閥V型球閥適用150~600LB、PN1.6~6.4MPa,工作溫度≤300℃的各種管路上(高溫定制),用于調節節管路中介質的壓力及流量,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。
電動偏心球閥 技術參數
公稱壓力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
---|---|---|---|---|
閥門強度試驗壓力MPa | 1.5 | 2.4 | 3.8 | 6.0 |
閥門密封試驗壓力MPa | 1.1 | 1.8 | 2.8 | 4.5 |
適用溫度℃ | ≤425℃ ≤325℃常溫 | |||
主要材質 | 鑄鋼、不銹鋼 | |||
適用介質 | 煤粉、煤灰、含塵、氣體 | |||
法蘭標準 | JB/T82.1-94 | |||
閥門結構長度標準 | GB12221-89 |
電動偏心半球閥 連接尺寸
零件名稱 | 材料名稱 | |||
---|---|---|---|---|
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

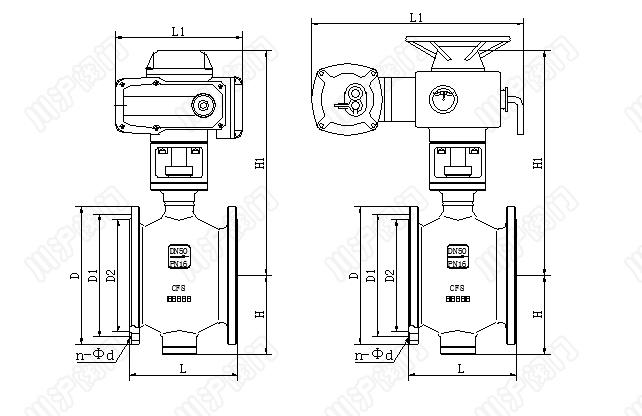

電動偏心球閥 結構尺寸圖
電動偏心半球閥 連接尺寸
公稱通徑DN | L | L1 | D | D1 | D2 | b | n-Φd | H | H1 |
---|---|---|---|---|---|---|---|---|---|
PN0.6MPa (6bar) | |||||||||
32 | 180 | 357 | 120 | 90 | 69 | 16 | 4-14 | 65 | 450 |
40 | 200 | 357 | 130 | 100 | 78 | 16 | 4-14 | 75 | 460 |
50 | 250 | 357 | 140 | 110 | 88 | 16 | 4-14 | 90 | 480 |
65 | 270 | 357 | 160 | 130 | 108 | 16 | 4-14 | 105 | 500 |
80 | 280 | 367 | 190 | 150 | 124 | 18 | 4-18 | 120 | 520 |
100 | 300 | 367 | 210 | 170 | 144 | 18 | 4-18 | 135 | 630 |
125 | 325 | 367 | 240 | 200 | 174 | 18 | 8-18 | 155 | 650 |
150 | 350 | 367 | 265 | 225 | 199 | 20 | 8-18 | 175 | 680 |
200 | 400 | 555 | 320 | 280 | 254 | 22 | 8-18 | 210 | 770 |
250 | 533 | 555 | 375 | 335 | 309 | 24 | 12-18 | 260 | 820 |
300 | 610 | 691 | 440 | 395 | 363 | 24 | 12-22 | 300 | 840 |
350 | 686 | 733 | 490 | 445 | 413 | 24 | 12-22 | 340 | 1090 |
400 | 838 | 733 | 540 | 495 | 463 | 24 | 16-22 | 400 | 1205 |
450 | 864 | 938 | 595 | 550 | 518 | 24 | 16-22 | 430 | 1220 |
500 | 914 | 938 | 645 | 600 | 568 | 26 | 20-22 | 455 | 1270 |
600 | 1067 | 1066 | 755 | 705 | 667 | 30 | 20-26 | 560 | 1400 |
700 | 1250 | 1066 | 860 | 810 | 772 | 26 | 24-26 | 630 | 1460 |
800 | 1370 | 1191 | 975 | 920 | 878 | 26 | 24-30 | 690 | 1520 |
900 | 1490 | 1191 | 1075 | 1020 | 978 | 26 | 24-30 | 770 | 1580 |
1000 | 1680 | 1255 | 1175 | 1120 | 1078 | 26 | 28-30 | 880 | 1830 |
1200 | 1750 | 1255 | 1405 | 1340 | 1295 | 28 | 32-33 | 970 | 1910 |
1400 | 1880 | 1255 | 1630 | 1560 | 1510 | 32 | 36-36 | 1095 | 2020 |
PN1.0MPa (10bar) | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 270 | 357 | 185 | 145 | 118 | 20 | 4-18 | 105 | 500 |
80 | 280 | 367 | 200 | 160 | 132 | 20 | 8-18 | 120 | 520 |
100 | 300 | 367 | 220 | 180 | 156 | 22 | 8-18 | 135 | 630 |
125 | 325 | 367 | 250 | 210 | 184 | 22 | 8-18 | 155 | 650 |
150 | 350 | 367 | 285 | 240 | 211 | 24 | 8-22 | 175 | 680 |
200 | 400 | 555 | 340 | 295 | 266 | 24 | 8-22 | 210 | 770 |
250 | 533 | 555 | 395 | 350 | 319 | 26 | 12-22 | 260 | 820 |
300 | 610 | 691 | 445 | 400 | 370 | 26 | 12-22 | 300 | 840 |
350 | 686 | 733 | 505 | 460 | 429 | 26 | 16-22 | 340 | 1090 |
400 | 838 | 733 | 565 | 515 | 480 | 26 | 16-26 | 400 | 1205 |
450 | 864 | 938 | 615 | 565 | 530 | 28 | 20-26 | 430 | 1220 |
500 | 914 | 938 | 670 | 620 | 582 | 28 | 20-26 | 455 | 1270 |
600 | 1067 | 1066 | 780 | 725 | 682 | 34 | 20-30 | 560 | 1400 |
700 | 1250 | 1066 | 895 | 840 | 794 | 34 | 24-30 | 630 | 1460 |
800 | 1370 | 1191 | 1015 | 950 | 901 | 36 | 24-33 | 690 | 1520 |
900 | 1490 | 1191 | 1115 | 1050 | 1001 | 38 | 28-33 | 770 | 1580 |
1000 | 1680 | 1255 | 1230 | 1160 | 1112 | 38 | 28-36 | 880 | 1830 |
1200 | 1750 | 1255 | 1455 | 1380 | 1328 | 44 | 32-39 | 970 | 1910 |
1400 | 1880 | 1255 | 16754 | 1590 | 1530 | 48 | 36-42 | 1095 | 2020 |
PN1.6MPa (16bar) | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 270 | 357 | 185 | 145 | 118 | 20 | 4-18 | 105 | 500 |
80 | 280 | 367 | 200 | 160 | 132 | 20 | 8-18 | 120 | 520 |
100 | 300 | 367 | 220 | 180 | 156 | 22 | 8-18 | 135 | 630 |
125 | 325 | 367 | 250 | 210 | 184 | 22 | 8-18 | 155 | 650 |
150 | 350 | 367 | 285 | 240 | 211 | 24 | 8-22 | 175 | 680 |
200 | 400 | 555 | 340 | 295 | 266 | 24 | 12-22 | 210 | 770 |
250 | 533 | 555 | 405 | 355 | 319 | 26 | 12-26 | 260 | 820 |
300 | 610 | 691 | 460 | 410 | 370 | 28 | 12-26 | 300 | 840 |
350 | 686 | 733 | 520 | 470 | 429 | 30 | 16-26 | 340 | 1090 |
400 | 838 | 733 | 580 | 525 | 480 | 32 | 16-30 | 400 | 1205 |
450 | 864 | 938 | 640 | 585 | 548 | 40 | 20-30 | 4, 30 | 1220 |
500 | 914 | 938 | 715 | 650 | 609 | 44 | 20-33 | 455 | 1270 |
600 | 1067 | 1066 | 840 | 770 | 720 | 54 | 20-36 | 560 | 1400 |
700 | 1250 | 1066 | 910 | 840 | 794 | 40 | 24-36 | 630 | 1460 |
800 | 1370 | 1191 | 1025 | 950 | 901 | 42 | 24-39 | 690 | 1520 |
900 | 1490 | 1191 | 1125 | 1050 | 1001 | 44 | 28-39 | 770 | 1580 |
1000 | 1680 | 1255 | 1255 | 1170 | 1112 | 46 | 28-42 | 880 | 1830 |
PN2.5MPa (25bar) | |||||||||
32 | 180 | 357 | 140 | 100 | 76 | 18 | 4-18 | 65 | 450 |
40 | 200 | 357 | 150 | 110 | 84 | 18 | 4-18 | 75 | 460 |
50 | 250 | 357 | 165 | 125 | 99 | 20 | 4-18 | 90 | 480 |
65 | 290 | 357 | 185 | 145 | 118 | 22 | 8-18 | 105 | 500 |
80 | 310 | 367 | 200 | 160 | 132 | 24 | 8-18 | 120 | 520 |
100 | 350 | 367 | 235 | 190 | 156 | 24 | 8-22 | 135 | 630 |
125 | 381 | 555 | 270 | 220 | 184 | 26 | 8-26 | 155 | 650 |
150 | 403 | 555 | 300 | 250 | 211 | 28 | 8-26 | 175 | 680 |
200 | 419 | 555 | 360 | 310 | 274 | 30 | 12-26 | 210 | 770 |
250 | 568 | 691 | 425 | 370 | 330 | 32 | 12-30 | 260 | 880 |
300 | 648 | 705 | 485 | 430 | 389 | 34 | 16-30 | 300 | 980 |
350 | 762 | 733 | 555 | 490 | 448 | 38 | 16-33 | 340 | 1090 |
400 | 838 | 938 | 620 | 550 | 503 | 40 | 16-36 | 400 | 1165 |
450 | 914 | 938 | 670 | 600 | 548 | 46 | 20-36 | 430 | 1220 |
500 | 991 | 938 | 730 | 660 | 609 | 48 | 20-36 | 455 | 1270 |
600 | 1143 | 1066 | 845 | 770 | 720 | 58 | 20-39 | 560 | 1400 |
