電動固定式球閥 | CHQ947F

電動固定式球閥圖片

電動固定式球閥 產品說明

電動固定式球閥是由固定式球閥和電動執行器組成,固定球閥是直角回轉的開關閥,主要用于介質的切斷控制。該系列球閥適合于嚴密切斷,快速切斷,介質雙向切斷控制。與氣動執行器,電動執行器,電動執行器配套,廣泛適用于造紙、化工、食品加工、石化工業等自控化程度要求較高的過程自控系統中。

產品特點:

1.流體阻力小,壓降小,全開的球閥就是一段直通管道,因此流體阻力很小,通過閥體的介質幾乎沒有壓力損失。
2.上下軸承設計:閥體內裝有上下軸承,與閥桿接觸面積大,承載能力高,摩擦系數小,使閥門的扭矩減少。
3.閥座可根據介質和工況的需要,選金屬硬密封或PTFE軟密封:金屬硬密封閥座密封表面堆焊硬質合金,球表面鍍硬鉻或噴焊、離子氮化等硬化處理,使密封面使用壽命增強,耐溫提高;軟密封PTFE閥座或增強PTFE閥座密封性好,耐腐蝕,適應范圍廣。
4.自控程度高:閥體直接與氣動執行器或電動執行器裝配在一起,適合于自控程度高的自動化控制系統。
5.介質適應范圍廣:硬密封閥座與球在開關過程中具有檫拭作用,它除適合液體介質外,更適合于帶纖維及固體顆粒介質的系統控制。

電動固定式球閥 性能參數
公稱通徑 DN50-500mm
連接方式 法蘭
執行器選配 CHV系列(開關型、調節型)、CHQ系列(開關型、調節型)
控制方式 開關型(電開、電關)、調節型
公稱壓力 PN16、25、40、64bar(如需更高壓力訂貨時注明)
電源電壓 AC220V、AC380V、DC24V(其它特制)
介質溫度 W1:-40-180℃、W2:-40 - 300℃
W3:-30 - 425℃、W4:-40 -425℃
環境溫度 標準型:-20 - 80℃
防護等級 IP55、IP65、IP67
閥體材質 碳鋼(C)、不銹鋼(P4、P6)
密封材質 聚四氟乙烯(F)、對位聚苯(PPL)
金屬硬密封(H)、硬質合金(Y)
電動固定式球閥 材質說明
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

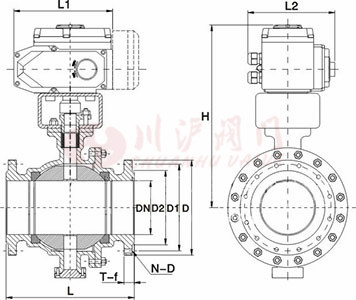

電動固定式球閥 結構尺寸圖

電動固定式球閥結構圖

電動固定式球閥 連接尺寸
主要外形尺寸-PN16(16bar)
公稱通徑
DN
連接尺寸mm 執行器選配
L L1 L2 H D D1 D2 T-f N-D
50 178 190 170 290 165 125 99 20-3 4-18 CHV-010 CHQ-020
65 190 270 220 330 185 145 118 20-3 4-18 CHV-010 CHQ-020
80 203 270 220 345 200 160 132 20-3 8-18 CHV-020 CHQ-030
100 229 270 220 355 220 180 156 22-3 8-18 CHV-040 CHQ-040
125 356 270 220 385 250 210 184 22-3 8-18 CHV-060 CHQ-050
150 394 270 220 405 285 240 211 24-3 8-22 CHV-100 CHQ-060
200 457 270 220 430 340 295 266 24-3 12-22 CHV-200 CHQ-080
250 533 270 220 465 405 355 319 26-3 12-26 CHV-200 CHQ-100

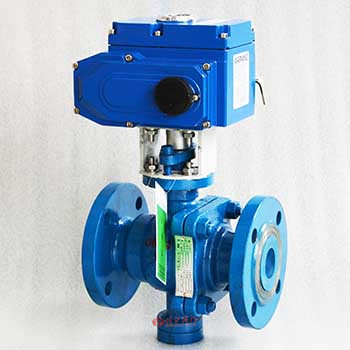

電動固定式球閥圖片

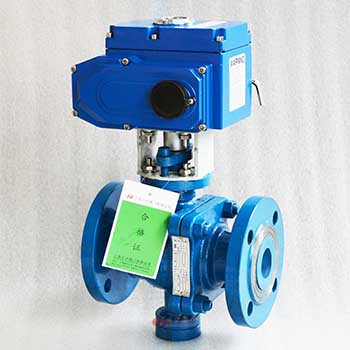

電動固定式球閥圖片 電動固定式球閥圖片
