產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 電動球閥電動球閥
電動法蘭塑料球閥 | CHQ941F-10S

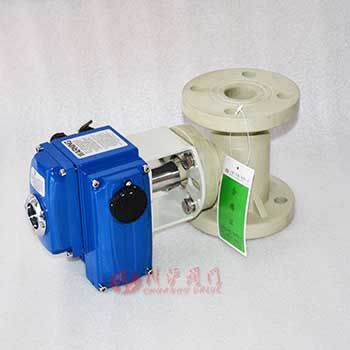

電動法蘭塑料球閥圖片

電動法蘭塑料球閥 產品說明
電動法蘭塑料球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，塑料球閥和開關型電動執行器組合后可以遠程實現對管道介質切斷，和調節型電動執行器組合后，接收4-20mA或1-5DC信號實現對管道介質的流量大小的調節。電動塑料法蘭球閥可選配防爆型電動執行器和智能型電動執行器，實現現場對管道介質的多樣化操作。

電動法蘭塑料球閥 性能參數
名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC

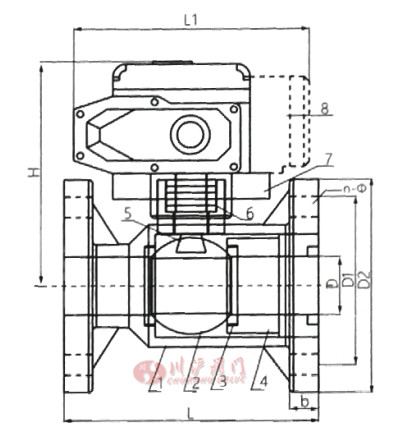

電動法蘭塑料球閥 結構尺寸圖

電動法蘭塑料球閥結構圖

電動法蘭塑料球閥 連接尺寸
公稱
通徑
DN
(mm)		 D2 D1 L L1 H D n-d 平臺中心距 閥桿尺寸 參考電動執行器
D1 J1S DIN ANSI 開關型 調節型
15 95 65 70 65 60 120 165 185 14 4-14 50/70 ￠12.2*9.7 05 05
20 105 75 75 75 70 120 165 190 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 165 200 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 165 206 16 4-18 70/89 ￠23.4*18
40 145 110 105 110 98 165 190 216 16 4-18 70/89 ￠23.4*18 10 10
50 160 125 120 125 120 180 190 225 18 4-18 70/89 ￠23.4*18
65 180 145 140 145 140 220 190 245 22 4-18 89/102 ￠25.1*19.7 16 16
80 195 160 150 160 152 250 190 255 25 8-18 89/102 ￠27*19.5
100 215 180 175 180 190 280 270 285 25 8-18 89/102 ￠30.8*23.8 20 20
125 245 210 210 210 216 320 270 310 30 8-18 102/125 22*22 40 40
150 280 240 240 240 240 360 270 330 30 8-23 102/125 22*22
200 335 295 290 295 298 400 270 360 35 8-23 125 22*22 60 60
250 395 350 355 350 362 500 270 410 38 12-23 125 22*22 100 100
300] 455 400 400 400 432 500 270 450 40 12-23 125 22*22 200 200

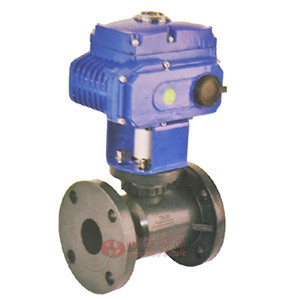

電動法蘭塑料球閥圖片

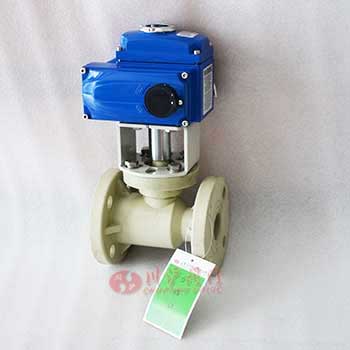

電動法蘭塑料球閥圖片 電動法蘭塑料球閥圖片
